protel入门教程7

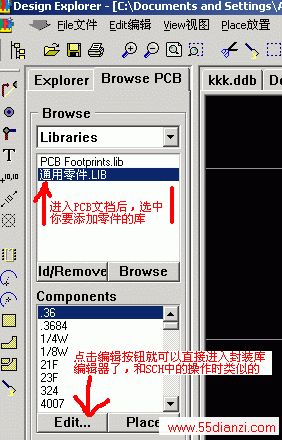

1.打开在前几课已经做过的PCB，选择那个我给大家提供的封装库，然后按着图选择编辑按纽就进入了PCB封装编辑器

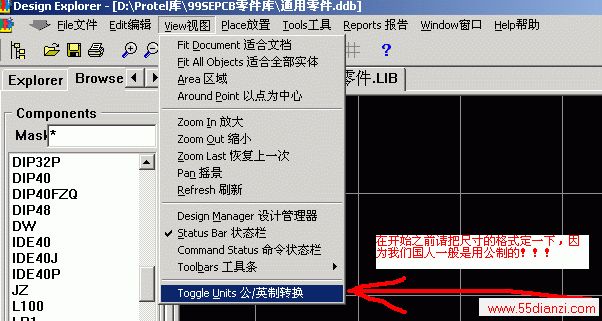

 2.先把制式转换一下，改为公制

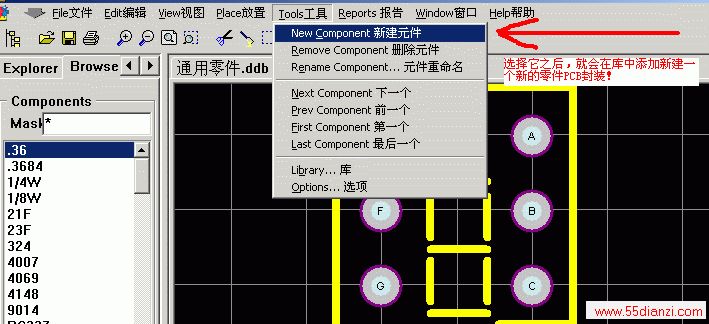

 3.新建一个PCB封装 2.

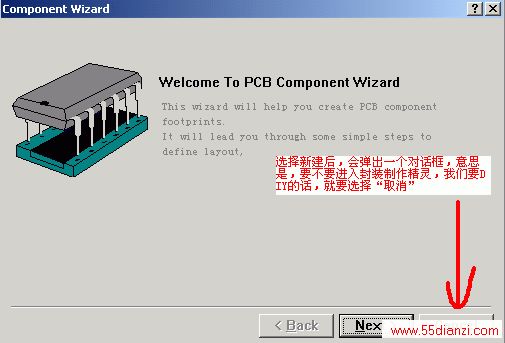

4.之后会出现这个对话框，是一个傻瓜精灵，选择取消，因为我们要做一个完全属于自己的封装

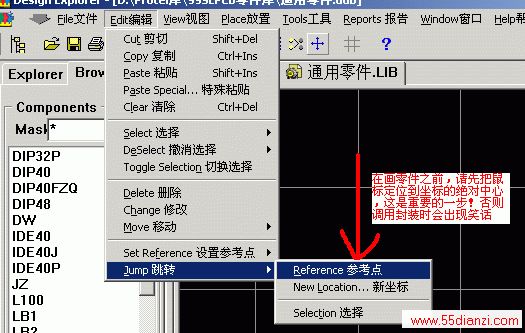

5.注意：在做之前一定要把封装的起始位置定位成绝对中心，否者做好后的封装无法正常调用！

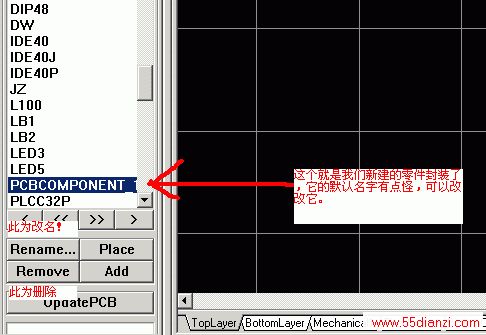

6.如果对默认的封装名不满意，就需要改一个自己喜欢的

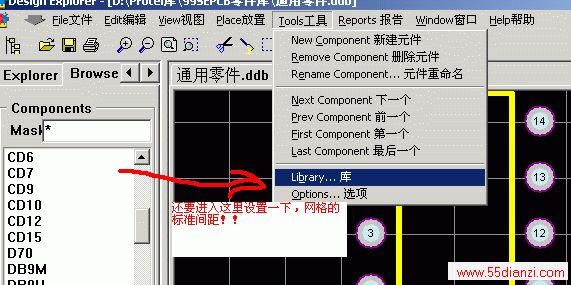

7.这个是用来设置网格的标准，属于是个人喜好问题

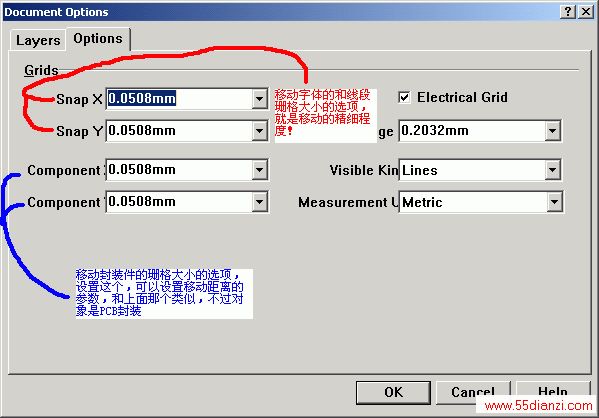

8.这个就是执行上一步后的对话框

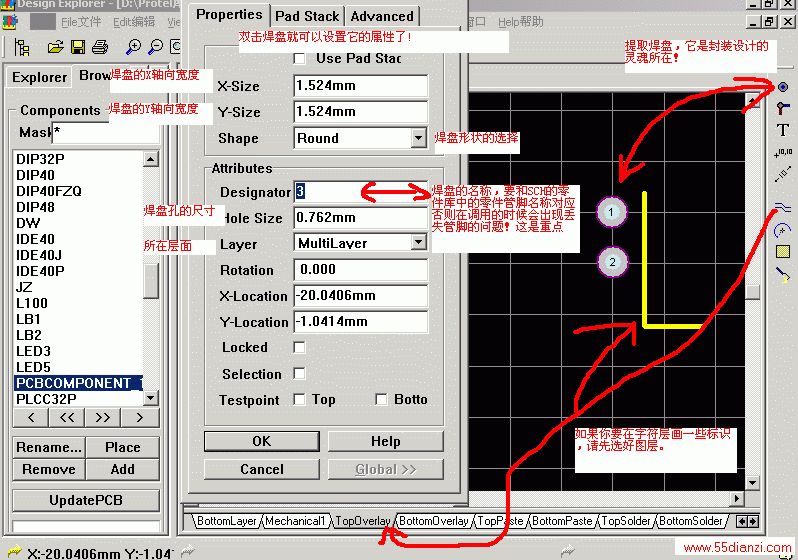

9.可以开始做封装了，注意哪些中文注释，核心问题就是焊盘的名称，但愿你还记得做SCH零件的重点>>

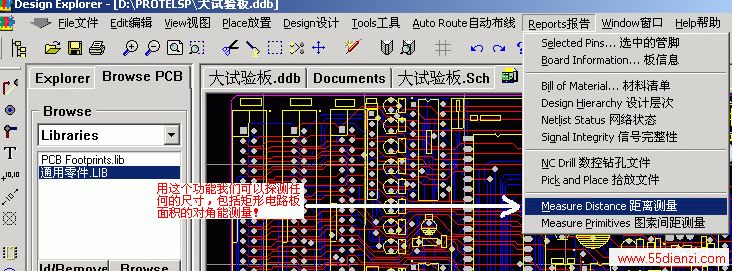

10.用这个功能可以知道我们做的封装的尺寸是不是精确的

恭喜恭喜! 到这里， 你已经学会了PROTEL的基本操作，
