PLC顺序控制设计法编制梯形图四种方式.
点击数：7577 次 录入时间：03-04 11:58:51 整理：http://www.55dianzi.com 电工基础
图4 移位寄存器实现顺序控制5 使用置位复位指令的编程方式如图5为使用置位复位编程方式编制的与图1顺序功能图所对应的梯形图。在以置位复位指令的编程方式中，用某一转换所有前级步对应的辅助继电器的常开触点与转换对应的触点或电路串联，作为使所有后续步对应的辅助继电器置位和使所有前级步对应的辅助继电器复位的条件。对简单顺序控制系统也可直接对输出继电器置位或复位。该方法顺序转换关系明确，编程易理解，一般多用于自动控制系统中手动控制程序的编程。

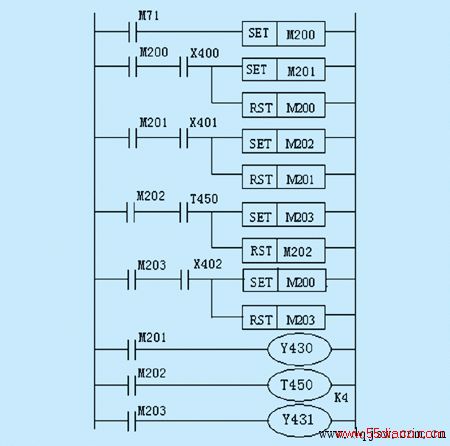

图5 置位复位指令实现顺序控制以上四种顺序控制编程方式各有特点，可以根据实际情况选择一种来编制梯形图，它们的一般比较见附表。教学实践表明这些编程方式很容易被初学者接受和掌握，用它们可以得心应手地设计出任意复杂的顺序控制程序。6 结束语采用功能表图的四种方式来编制梯形图，可适应于不同场合，供工程技术人员视工艺要求决定。它是一种先进的设计方法，对于复杂系统，能节省(60~90)%的时间。上一页 [1] [2]
