为减少起动电流，可以在电动机起动时在定子回路中串入电阻器，起动结束后，再将电阻短接。这种起动电路，由于启动时转矩较小，一般只适用于空载起动的电动机。

串电阻启动方式的优点的设备简单、造价低；缺点是能量损耗较大。

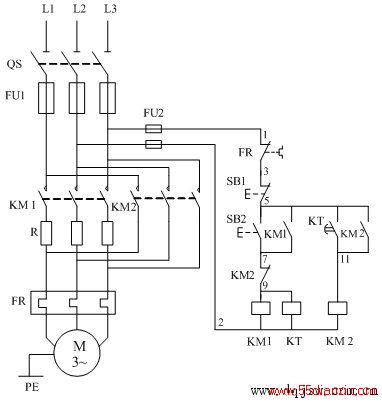

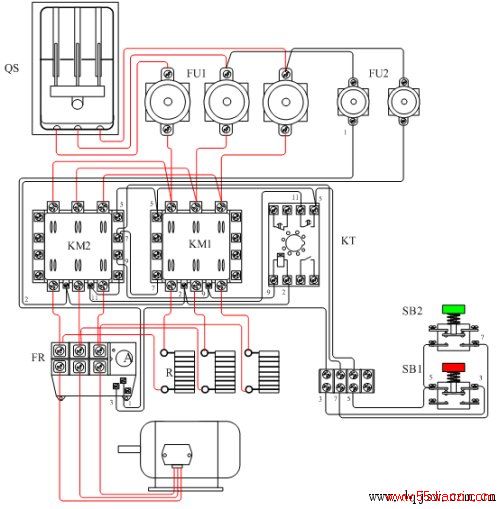

电动机定子串电阻降压起动控制电路原理图

控制过程如下：

1、合上电源刀闸QS，线路有电。

2、按下启动按钮SB2，接触器KM1和时间继电器KT的线圈同时得电吸合，KM1的主触点闭合，电动机定子串电阻R降压起动。接触器KM1的辅助常开接点闭合电路实现自锁。时间继电器KT的线圈得电后，开始延时。

3、时间继电器延时的时间到，时间继电器的延时闭合的常开接点闭合，接触器KM2线圈得电吸合，KM2的主触点闭合，将电阻器R短接，电动机在全压下运行，KM2的辅助常开接点闭合实现电路自锁，同时KM2的辅助常闭接点断开，切除接触器KM1和时间继电器KT线圈的电路，使KM1和KT失电复位。

4、电动机过电流保护由热继电器FR完成。
