发电厂微机型故障录波器

1．微机型故障录波器主要硬件的基本原理

    微机型故障录波器与传统式录波器的本质区别是：用计算机技术为核心的数字化数据采集、处理、管理及交换系统，取代了对模拟量进行直接记录的光学机械系统。在微机故障录波器内部，主要功能是靠软件完成的，支持软件运行并响应软件指令的就是硬件系统。硬件系统的配置如图8-15所示，除了CPU外，还配置输入输出设备、数据暂存和保存设备、人机对话设备和通信设备。

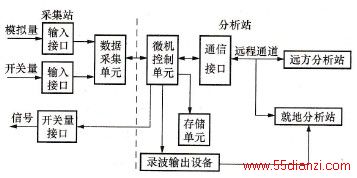

图8-15 微机故障录波器的基本结构方框图

    微机型故障录波通常由采集站和分析站两大部分组成。采集站在微型计算机的控制下对输入量进行数据采集，也可提供必要的预告信号（如召唤信号、自检信号等）。采集的数据既可存人数据存储单元（如硬磁盘、电子盘等），供随时调用；又可直接在输出设备上输出（如打印机、软磁盘等）；也可经通信接口送至分析站。分析站对数据进行各种分析计算，提供事故分析结果。安装在本地的分析站称为就地分析站，它可以通过串行通信通道或计算机局域网与采集站进行数据交换，也可以接受软磁盘携带的数据文件；安装在异地（如调度中心）的分析站称作远方分析站，需要通过远程通道（如电信线、载波通道、光纤通道、微波通道等）与采集站交换数据，因此还必须配备远程通信接口设备（如调制解调器等）。

数据采集系统又称为模拟量输入系统，包括电压形成、采样保持、多路转换及模数转换等功能，完成将模拟输入量准确地转换为所需的数字量。微机系统的模拟量采集与A/D变换回路的器件一般都是电压输入型的，其输入电压的最大量程通常为±5V或±10V。因此一方面需要把输入电流转换为电压，另一方面需要将输入电压变换到计算机模拟量采集回路可接受的电平，并保证足够的分辨率。为保证计算机系统工作的安全性和有效地抑制干扰，要求传感器回路与计算机系统之间没有电路上的直接联系，这就要采取隔离、共模抑制、滤波等措施。

    2．开关量的输入及输出

    (1)开关量输入。对微机型故障录波器的开关量输入，即触点的接通或断开状态的输入可分为两类。

    一类是安装在装置面板上的触点。这类触点包括在装置调试时用的或运行中定期检查装置用的键盘触点以及切换装置工作方式用的转换开关等。另一类是从装置外部经过端子排引入装置的触点。例如需要由运行人员不打开装置外盖而在运行中切换的各种连接片、转换开关以及其他保护装置和操作继电器的触点等。对于装在装置面板上的触点，可直接接至微机的并行接口。只要在初始化时规定图中可编程的并行口的PAO为输入口，则CPU就可以通过软件查询，随时知道外部触点的状态。

    (2)开关量输出。开关量输出主要包括微机型故障录波器的本地和中央信号等。一般都采用并行接口的输出口来控制有触点继电器（干簧或密封小中间继电器）的方法，但为提高抗干扰能力，经过了一级光电隔离。
