TN-C-S系统在住宅中的接法

点击数：7963 次录入时间：03-04 11:38:04 整理：http://www.55dianzi.com 电工基础

问：住宅设计中采用TN-C-S系统，设计中我的做法是：利用两根-40X4镀锌扁钢与接地装置不同点连接后至总等电位端子板，然后由端子板引出一根 -40X4镀锌扁钢至总配电箱，在总配电箱内分别与PE和N线连接。现看到另外一种做法：从总等电位箱引出两根BV-1X25（进线电缆为 VV22-4X70）分别与总等电位箱的PE和N线连接。不知我的做法是否有问题？

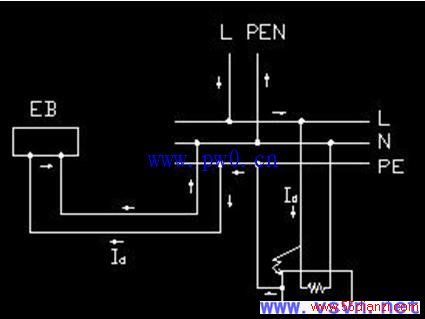

答：电源的PEN线应尽量短捷地与PE母排和N母排连接，少串入接头。因此，你的做法是较好的，另外一种做法存在的问题是当PEN线先接N母排时（见附图一），装置中的接地故障电流到PE母排，绕道经接地母排（EB）再回到N线母排而返回电源，这将增大接地回路阻抗，减小故障电流，影响保护电器（断路器、容断器等）动作的灵敏度。若PEN线先接PE母排（见附图二），则N线的正常工作电流也需绕道接地母排，也增加了阻抗和不必要的接头，这都是不期望的。另外，应注意的是在TN-C-S系统中，电源的PEN线必须先接至总配电箱的PE母排，然后再接N母排。
