如何正确使用TN-S与TN-C-S接地方式

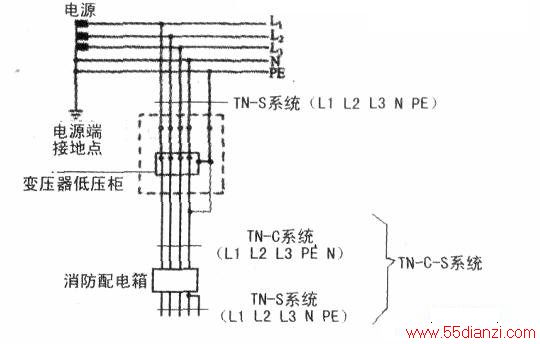

　　某工程采用8台10/0.4kV变压器供电，各变压器的低压供电系统全部采用TN-S接地方式。而从其中一台变压器的低压配电柜中引出的消防系统供电却采用TN-C-S系统，这就形成了如下的接线图。
　　
　　根据中华人民共和国国家标准GB14050-93《系统接地的型式及安全技术要求》3.1中的规定：a.TN-S系统：整个系统的中性导体和保护导体是分开的。
　　
　　以上的规定是强调中性导体N和保护导体PE是分开的。而在附图中，由于消防系统采用的是TN-C-S接地方式，因此图中消防配电箱以后是TN-S接地方式。而变压器低压柜与消防配电箱之间，是TN-C接地方式，这样，在变压器低压柜与消防配电箱之间，保护线PE要和中性线N连接在一起成为PEN。很显然，这对于上面的变压器低压拒所采用的TN-S接地方式来说，是不允许的，因为保护线PE和中性线N连接在一起，使变压器低压柜所采用的TN-S接地方式变成了TN-C。因此，消防系统采用TN-C-S接地方式是错误的，应采用TN-S系统。
　　
　　从以上的事例可以得出如下结论：
　　
　　在TN-S接地方式中，以下分支的供电系统只能采用TN-S接地方式：
　　
　　在TN-C-S接地方式中，以下分支的供电系统也只能采用TN-S接地方式：
　　
　　在TN-C接地方式中，以下分支的供电系统可采用TN-C-S，也可采用TN-S接地方式，
