一、单相电动机过载保护器
过热保护器常用于家用冰箱及空调器的压缩机电机的过载过热保护。其作用是：当电压太高或太低时，通过电动机的电流会增大。如果电流超过了额定电流的范围，过电流保护器就能有效地切断电路，保护电动机不因负载过大而烧毁。若制冷系统发生故障，电动机长时间运转，电动机的温度就会升高，当温升超过允许范围时，过热保护器就会切断电源，使电动机不会被烧毁。电冰箱大多使用的保护器，具有过电流过热保护的双重功能。
常用的保护装置有双金属碟形保护器和内埋式保护器：
1．碟形保护器
碟形保护器在正常情况下，触点为常闭导通状态。当电流过大时，电阻丝发热，碟形双金属片受热向反方向拱起，使触点断开，切断电源；当电流正常，而机壳温升较高时，双金属片安装在紧贴机壳侧壁上，感受壳温比较灵敏，双金属片也会因受热变形而拱起。触点断开切断电源，因此具有过电流过热两种保护作用。
2．内埋式保护器
小型单相电动机还有一种应用很广的过热保护装置，就是内埋式保护器。其结构如图5-7所示。这种保护器置于压缩机机壳内，埋装在电动机的定子绕组中。当电动机电流过大或温升过高时，保护器内的双金属片就会变形拱起而断开电动机的电路。

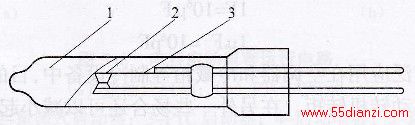

图5-7内埋式保护器
1一绝缘套；2一触点；3-双金属片
内埋式保护器的特点是体积小，对电机的过热保护作用好，密封的绝缘外套可防止润滑油和制冷剂的渗入。但发生故障时检修比较困难。过载保护器技术参数如表5-2所示。
