单相电动机的接线

单相电动机的接线

点击数:7255 次   录入时间:03-04 11:48:07   整理:http://www.55dianzi.com   电工电器基础

  为了方便检修,现将单相电动机的几种接线方法介绍如下,供参考。

  电容运转式电动机

       电容器与副绕组串联后再与主绕组并联。工作中电容器、副绕组与主绕组共同运转不断开,称为电容运转电动机。电容运转电动机利用绕组抽头、自耦变压器来调速。主要用于抽风机、吊扇、电风扇等电器中。其接线图见图所示。




www.55dianzi.com

    电容与离心开关串联后再与运转电容并联,但只参与启动,启动结束,通过离心开关断开退出启动电容器。运转电容器与副绕组串联后再与主绕组并联,无论启动或运转中都不退出,接在电路中。启动电容器容量相对运转电容器的电容量要大的多,二者不能互换,否则会使电动机副绕组因过流而很快损坏。主要用于送风机、抽风机等电器中。附接线如图所示。




www.55dianzi.com

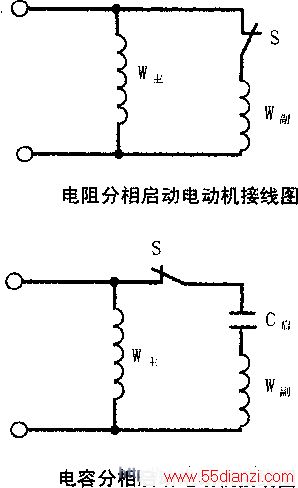

    可分为电容分相,电阻分相启动两大类。电机副绕组中串联电阻或本身电阻较主绕组大并与离心开关串联后再与主绕组并联。启动时副绕组、主绕组共同工作,启动结束通过离心开关使启动电阻和副绕组断开退出工作,称电阻分相启动电动机。其接线如图上所示。电机副绕组中串联电容器并与离心开关串联后再与主绕组并联,启动时主、副绕组启动电容器共同工作,启动结束后通过离心开关使启动电容器和副绕组断开退出工作,称电容分相启动电动机。其接线如图下所示。分相电动机有较稳定的转速,主要用于冰箱、洗衣机、家用水泵等电器中。
