通用变频器给单相电动机调速线路

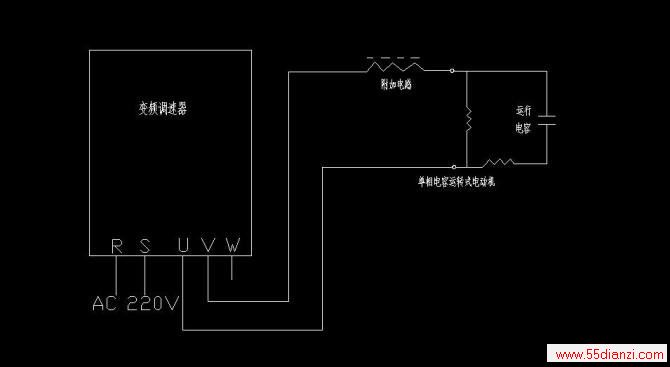

单相电动机一般不用通用变频器调速。如要使用，可将单相220V输入三相输出的变频器的三个输出端子（U\ V \W）,接出任意两端，输出单相变频调速电源。在输出端上串一个足够电感量的电感，用于隔离单相电动机电容对变频器的危害作用（同时对变频器的高频载波起到一定的滤波作用），并保护电动机电容。此电路只适用于小功率单相电容运转式和罩极式电动机，不适用于有离心开关的单相电动机。采用此方法要谨慎，要选配变频器的输出电压与单相电动机的输入电压匹配。变频器要有足够的容量（应比电动机的使用功率大三倍）。串联的电感要有足够的电感量和通过电流的流量，电感的磁性材料应与变频器的载波频匹配。
