单相电动机的绕组和性能的判断

 150 MRP40AMX3091  120±5   78±9   10  2.5-3.5

　  LYDP76  150±10   80±10   3.6 0.96-1.32(100℃)

　  LYDP96  150±10   80±10   3.4 0.8-1.18 ( 100℃)

　  LYDP79  150±10   80±10   4.7 1.15-1.56(100℃)

　  LYDP97  150±10   80±10   3.8 1.0-1.35 ( 100℃)

　  LYDP33  150±10   80±10   11 2.45-3.40(100℃ )

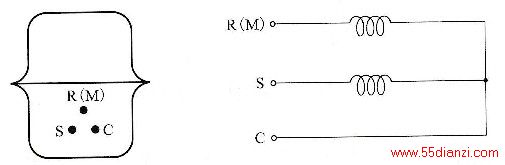

    图5-8全封闭式压缩机的内外接线方式

    电动机性能要求。压缩机是制冷设备的心脏，电动机为压缩机提供原动力，将电能转换成机械能，驱动压缩机实现制冷循环。电冰箱和空调器使用的电动机，和压缩机一起密封在一个机壳中，并且长期在一定的蒸气压力和高温下工作，因此，对电动机的使用性能有特殊要求。

    (1)电动机在制冷剂和冷冻机油的长期浸泡下，必须具有良好的化学稳定性。要求电动机的绝缘材料在高温高压下保持可靠的绝缘性能，并且具有良好的耐制冷剂、冷冻机油的特性。

    (2)电动机经常在满载或超载的情况下启动，要求其启动转矩大，能够在超载时运转正常，能适应一定范围的电压波动和频繁启动的要求。

    (3)为了提高设备的制冷能力，要求电动机具有较高的效率。

    (4)密闭在压缩机钢壳内的电动机，其工作环境温度大多在70℃以上，工作时温升可达100-120℃左右。要求电动机的绕组线圈及绝缘材料具有抗高温、抗老化的性篦。

    (5)由于电动机容易受到启动电流引起的电磁力冲击、制冷剂进入壳内的冲击、急剧蒸发的热冲击以及启动和停机时的机械振动；要求电动机的电磁线圈具有一定的机械强度，能够耐振动、耐冲击。
