安全回路
作用：
为保证电梯能安全地运行，在电梯上装有许多安全部件。只有每个安全部件都在正常的情况下，电梯才能运行，否则电梯立即停止运行。
所谓安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运行。
l 常见的安全回路开关有：
机房：控制屏急停开关、相序继电器、热继电器、限速器开关
井道：上极限开关、下极限开关（有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源）
地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关
轿内：操纵箱急停开关
轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关
故障状态：
当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。应该到机房控制屏观察安全继电器的状态。如果安全继电器处于释放状态，则应判断为安全回路故障。
故障可能原因：
1. 输入电源的相序错或有缺相引起相序继电器动作。
2. 电梯长时间处于超负载运行或堵转，引起热继电器动作。
3. 可能限速器超速引起限速器开关动作。
4. 电梯冲顶或沉底引起极限开关动作。
5. 地坑断绳开关动作。可能是限速器绳跳出或超长。
6. 安全钳动作。应查明原因。可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物（如老鼠等）卷入、安全契块间隙太小等。
7. 安全窗被人顶起，引起安全窗开关动作。
8. 可能有的急停开关被人按下。
9. 如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。
另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机（或PC机）进行检测，如果安全继电器本身接触不良，也会引起安全回路故障的状态。
门锁回路
作用：
为保证电梯必须在全部门关闭后才能运行，在每扇厅门及轿门上都装有门电气联锁开关。只有全部门电气联锁开关在全部接通的情况下，控制屏的门锁继电器方能吸合，电梯才能运行。
故障状态：
在全部门关闭的状态下，到控制屏观察门锁继电器的状态，如果门锁继电器处于释放状态，则应判断为门锁回路断开。
维修方法：
由于目前大多数电梯在门锁断开时快车慢车均不能运行，所以门锁故障虽然容易判断，却很难找出是哪道门故障。
我的维修建议：
1. 首先应重点怀疑电梯停止层的门锁是否故障。
2. 询问是否有三角钥匙打开过层门，在厅外用三角钥匙重新开关一下厅门。
3. 确保在检修状态下，在控制屏分开短接厅门锁和厅门锁，分出是厅门部分还是轿门部分故障。
4. 如是厅门部分故障，确保检修状态下，短接厅门锁回路，以检修速度运行电梯，逐层检查每道厅门联锁接触情况（别忘了被动门）。
注意：在修复门锁回路故障后，一定要先取掉门锁短接线，方能将电梯恢复到快车状态。
另外，目前较多电梯虽然门锁回路正常，门锁继电器也吸合，但通常在门锁继电器上取一付常开触点再送到微机（或PC机）进行检测，如果门锁继电器本身接触不良，也会引起门锁回路故障的状态。
安全触板（门光电、门光幕）
作用：
为了防止电梯门在关闭过程中夹住乘客，所以一般在电梯轿门上装有安全触板（或光电或光幕）。
安全触板：为机械式防夹人装置，当电梯在关门过程中，人碰到安全触板时，安全触板向内缩进，带动下部的一个微动开关，安全触板开关动作，控制门向开门方向转动。
光电：有的电梯安装了门光电（至少需要两点），一边为发射端，另一边为接收端。当电梯门在关闭时，如果有物体挡住光线，接收端接受不到发射端的光源，立即驱动光电继电器动作，光电继电器控制门向反方向开启。
光幕：与光电的原理相同，不过是有许多发射点和接收点罢了。
故障状态：
1． 电梯门关不上
现象：电梯在自动位时不能关闭，或没有关完就反向开启。在检修时却能关上。
原因：
安全触板开关坏，或被卡住、或开关调正不当，安全触板稍微动作即引起开关动作。
门光电（或光幕）位置偏或被遮挡。或门光电无（光幕）供电电源，或光电（光幕）已坏。
2． 安全触板不起作用
原因：
安全触板开关坏，或线已断。
维修：
查明原因后修复。
关门力限开关
作用：
有的电梯门装有关门力限开关，当门在关闭过程中如果受到一定阻力门却仍然关不上，则该开关动作，门向开门方向旋转。
有的变频门机虽然没有这个开关，但也有类似的功能。在关门时如果遇有一定的阻力，通过变频器的计算门机电流超过一定值时仍不能关上，则向反方向开启。
故障状态：
当关门力限开关有误动作时门会始终关不上。
开关门按钮
作用：
自动位时，如果按住开门按钮，则电梯门长时间开启，可以方便乘客多时正常进出轿厢。
按一下关门按钮，可以使门立即关闭。
检修位时，用来控制电梯的开关门。
故障现象：
有时开关门按钮被按后会卡在里面弹不出来。如果开门按钮被卡住可能会引起电梯到站后门一直开着关不起来。关门按钮被卡住会引起到站后门不开启。
维修：
查明原因，保证按钮动作灵活可靠。
厅外召唤按钮
作用：
厅外召唤按钮是用来登记厅外乘客的呼梯需要。同时，它有同方向本层开门的功能。如电梯向上运行时，如按住上召唤不放，则电梯门会长时间开启。（有的电梯被设计成超过一定时间后就强制关门）。
故障现象：
有时召唤按钮被卡住时电梯会停在本层不关门。或过一段时间强制关门后运行，然后每次都要驶向该层停留一段时间。
维修：
查明原因，保证按钮动作灵活可靠。
门机系统
1． 直流门机系统

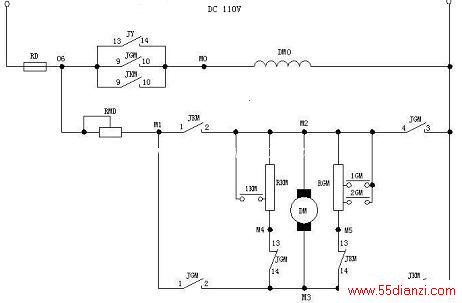

一般直流门机系统的工作原理图如下所示：
工作原理分析：
开门：当JKM吸合时，电流一方面通过电机转子DM，另一方面通过开门电阻RKM，从M2→M3，使门机向开门方向旋转，因为此时RKM电阻值较大，通过RKM的分流较小。所以开门速度较快。当电梯门关闭到3/4行程时，使开关减速限位1KM接通，短接了RKM的大部分电阻，使通过RKM的分流增大，从而使电机转速降低，实现了开门的减速的功能。当开门结束时，切断开门中断限位，使开门继电器释放，电梯停止开门。
关门：当JGM吸合时，电流一方面通过DM，另一方面通过关门电阻RGM，从M3→M2，使门机向关门方向旋转。因为此时RGM电阻值较大，通过RGM的分流较小，所以关门速度较快。当电梯关闭到一半行程时，使关门一级减速限位1GM接通，短接了RGM的一部分电阻，使从RGM的分流增大一些，门机实现一级减速。电梯门继续关闭到3/4行程时，接通二级减速限位2GM，短接RGM的大部分电阻，使从RGM的分流进一步增加，而电梯门机转速进一步降低，实现了关门的二级减速。当关门结束时，切断关门终端限位，使关门继电器释放，电梯停止关门。
通过调节开关门电路中的总分压电阻RMD，可以控制开关门的总速度。
因为当JY吸合时，门机励磁绕阻DMO一直有电，所以当JKM或JGM释放时，能使电机立即进入能耗制动，门机立即停转。而且在电梯门关闭时，能提供一个制动力，保证在轿厢内不能轻易扒开电梯门。
直流门机系统中常见的故障：
现象1：
电梯开门无减速。有撞击声。
原因：
门开启时打不到开门减速限位。
开门减速限位已坏，不能接通。
开门减速电阻已烧断或中间的抱箍与电阻丝接触不良。
现象2：
电梯关门无减速，关门速度快有撞击声
原因：
门关闭时打不到关门减速限位。
关门减速限位已坏，不能接通。
关门减速电阻已烧断或中间的抱箍与电阻丝接触不良。
现象3：开门或关门时速度太慢。
原因：开门或关门减速限位已坏，处在常接通状态。
现象4：门不能关只能开（JKM与JGM动作正常）
原因：可能是关门终端限位已坏，始终处于断开状态。
现象5：门不能开只能关（JKM与JGM动作正常）
原因：可能是开门终端限位已坏，始终处于断开状态。
现象6：门即不能开也不能关（JKM与JGM动作正常）
原因：可能是开关门总电阻已烧断。
2．VVVF变频门机系统
现在生产的电梯大多都采用VVVF变频门机系统，一般的变频门机系统中，控制屏提供给门机系统一个电源，一个开门信号，一个关门信号。
变频门机系统也有减速开关和终端开关，大多采用双稳态磁开关。门机系统具有自学习功能。当到门机终端开关动作时，再返回控制屏一个终端信号，用来控制开关门继电器。
一般变频门机可以进行开关门速度、力矩、减速点位置等的设定，具体要参考产方提供的门机系统说明书或电梯调试资料进行调节。
有的变频门机在断电扳动轿门后，因为开位置信号丢失。门机将不再受控制屏开关门信号的控制，必须断电后自学习一次方能正常工作。
有的变频门机系统除了受控制屏开关门信号控制外，自身有力限计算功能，当在关门过程中力限超过设定值时，即向反方向开启。当到达关门终端开关动作后，这个力限计算才失效。对于这种门系统，关门终端的位置一定要超在轿门锁之前，否则，门锁接通后电梯即可运行，如果这个力限计算还有效的话，可能会引起电梯在运行中有开门现象，应该注意。（我本人认为这种设计不合理，门机系统必须始终由控制屏控制，而不能自成一体）
