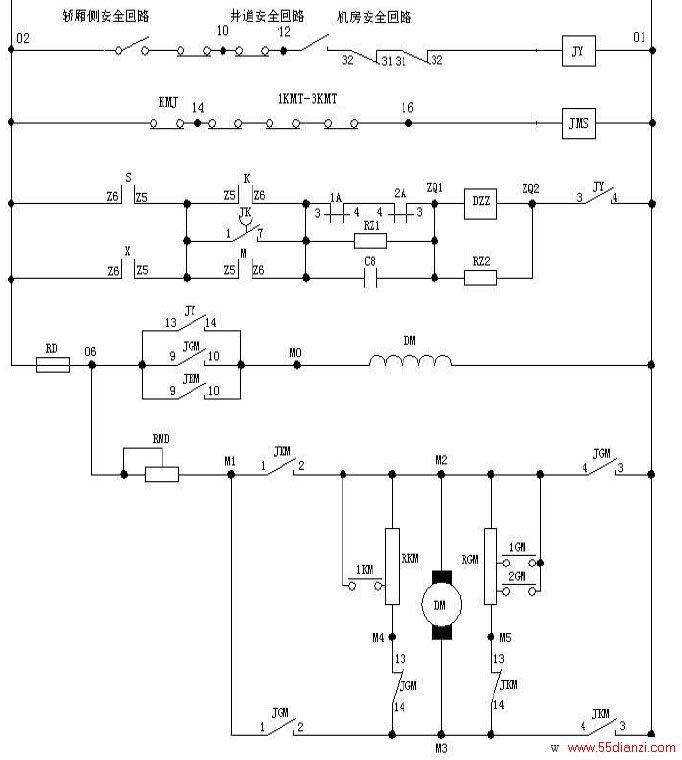

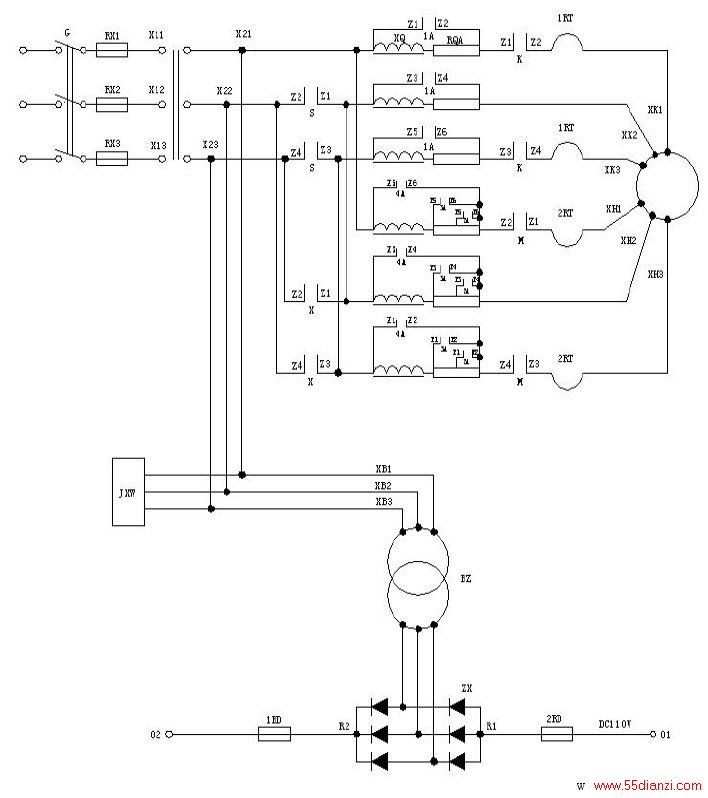

2、安全回路、门锁回路、制动器、门机回路

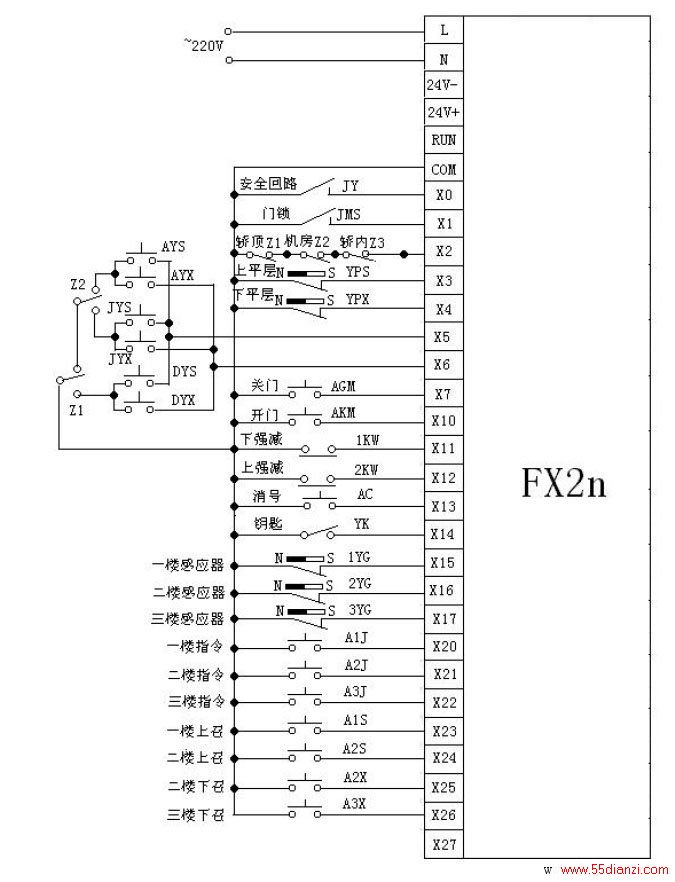

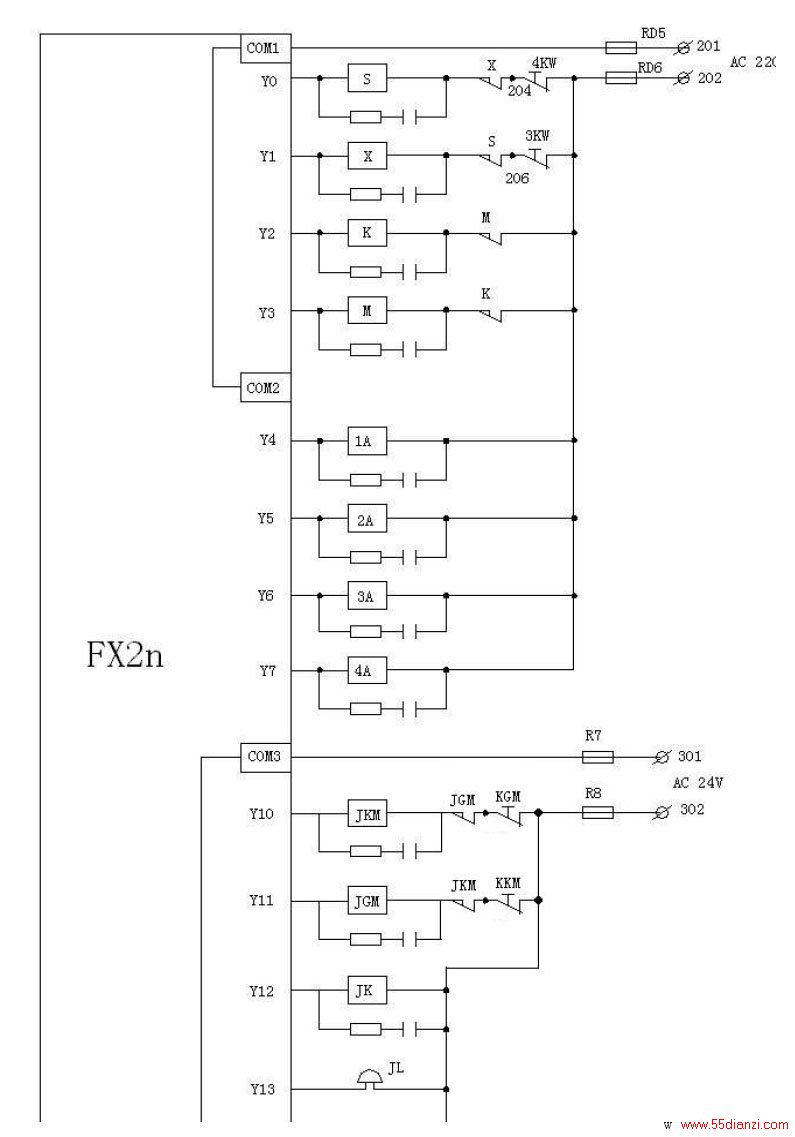

3、PLC接线图（输入回路）
图中线号与继电（接触）器触点号可根据实际情况自定义，这里不再画出。 另电源部分与照明部分也未画出。

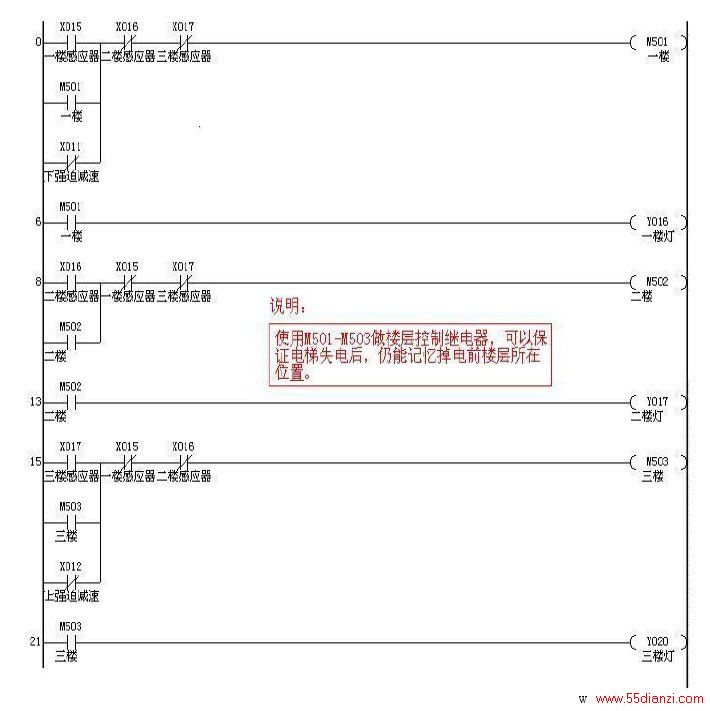

4、楼层控制回路

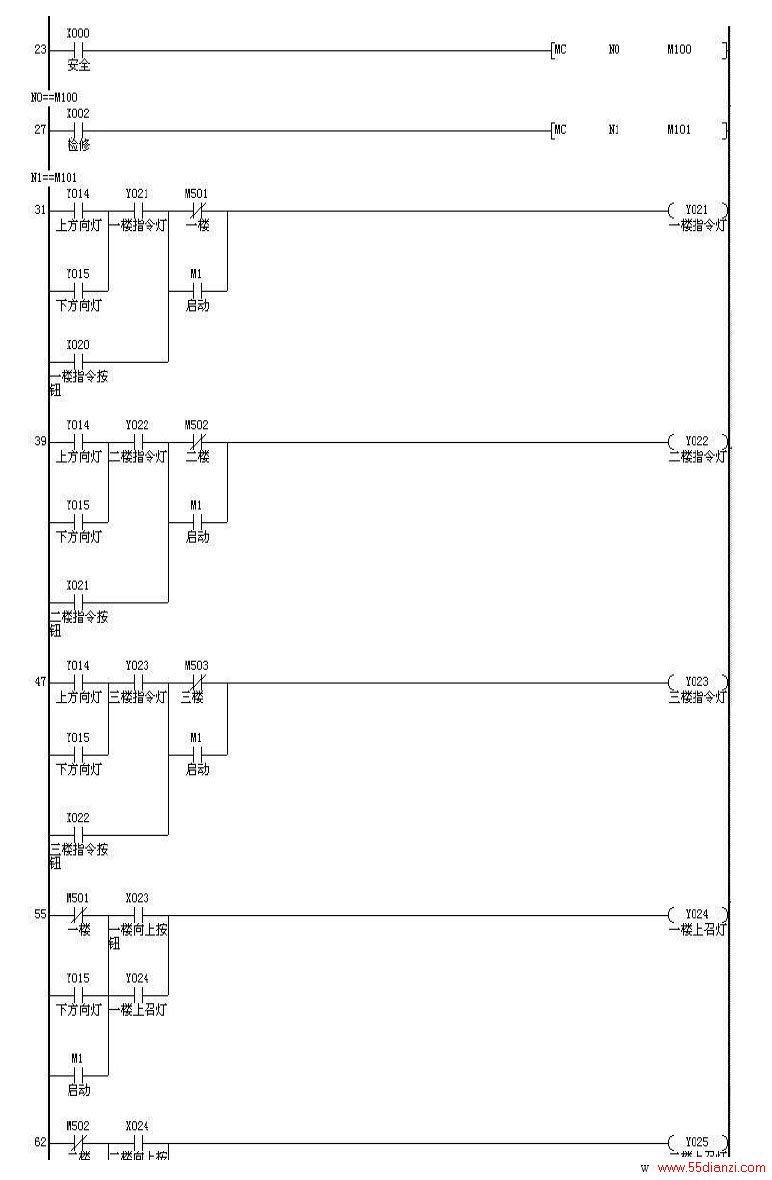

5、指令、召唤信号的登记与消除

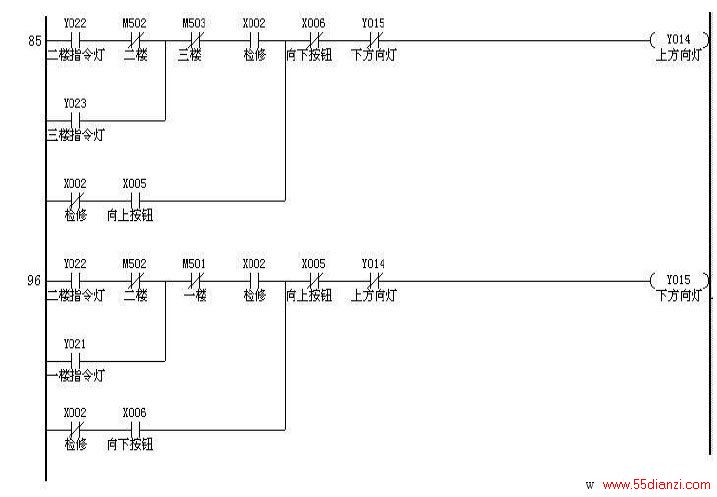

6、自动定向回路

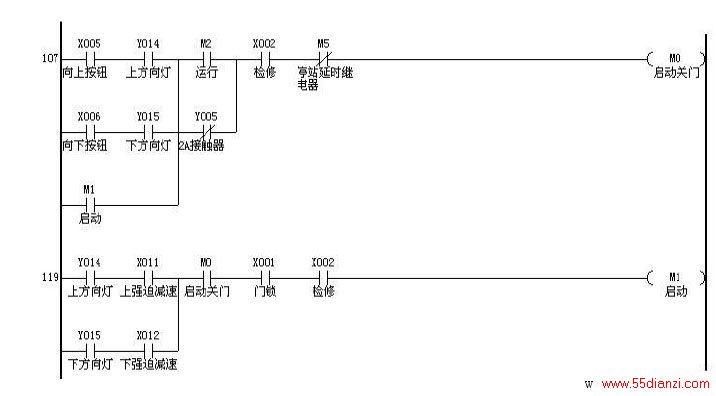

7、启动关门与启动

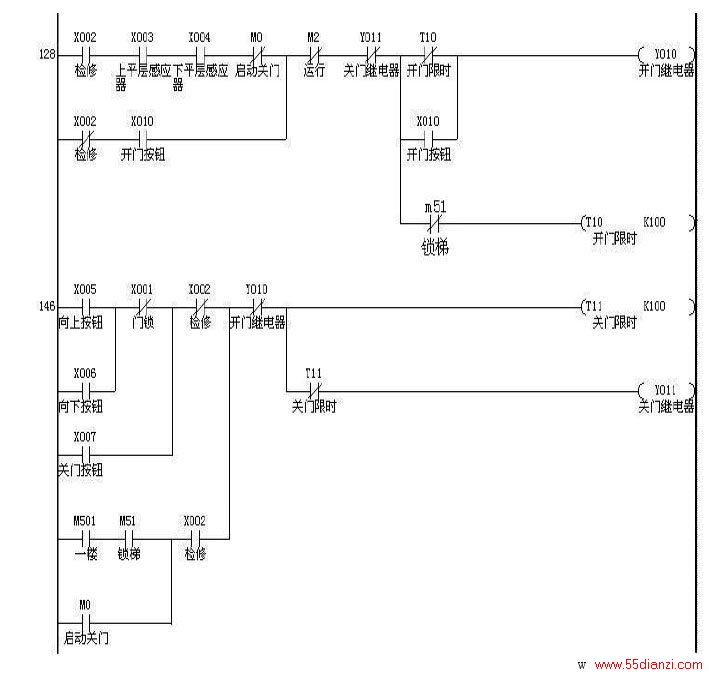

8、开关门继电器

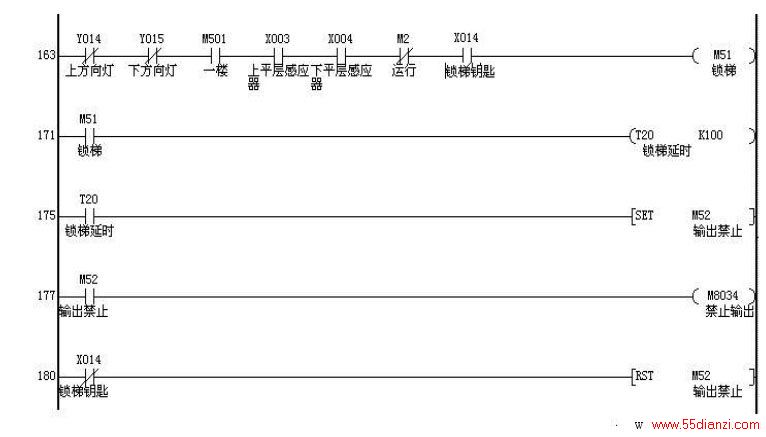

9、基站锁梯

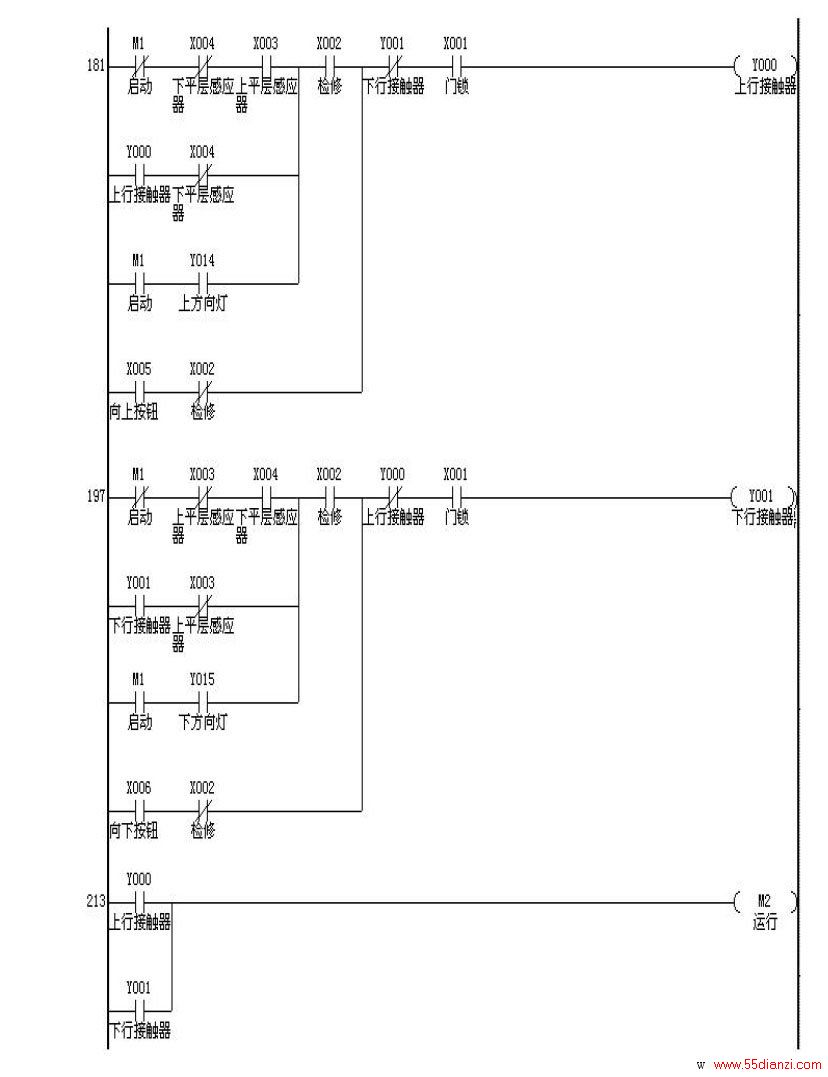

10、上行、下行接触器，运行继电器

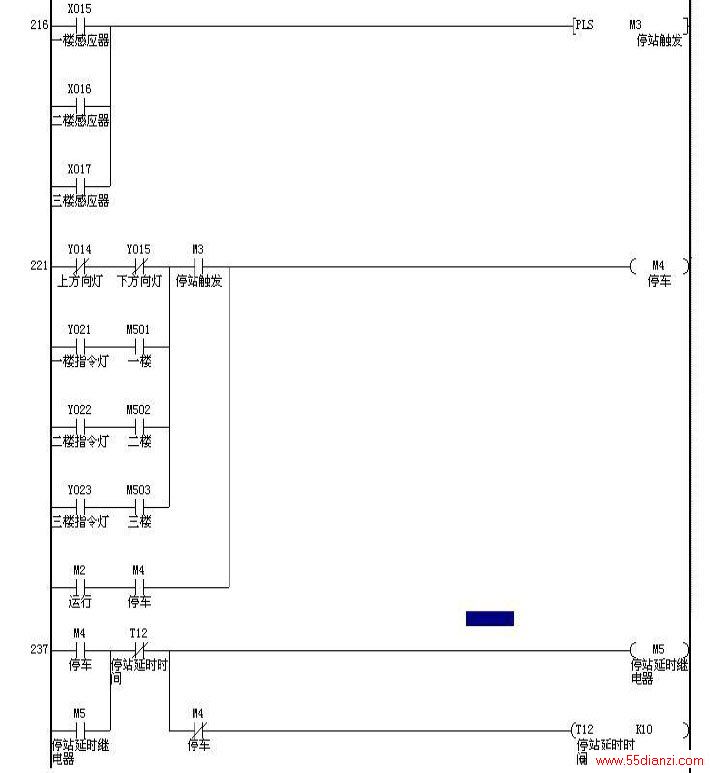

11、停站触发与停站

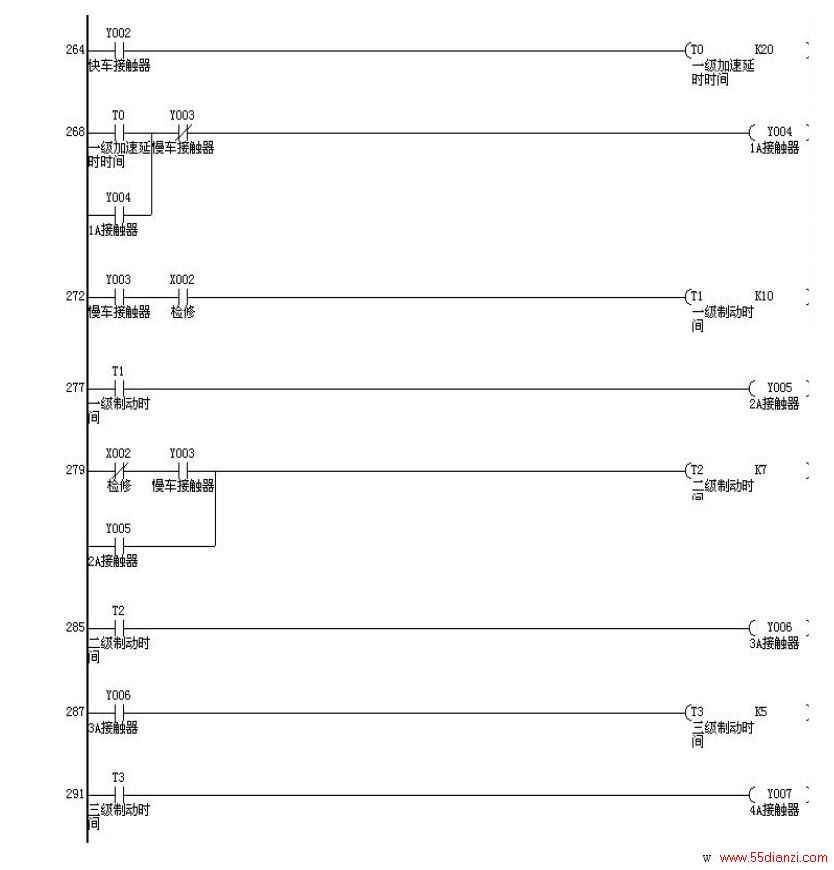

12、快车、慢车接触器，JK 继电
13、1A、2A、3A、4A 接触器

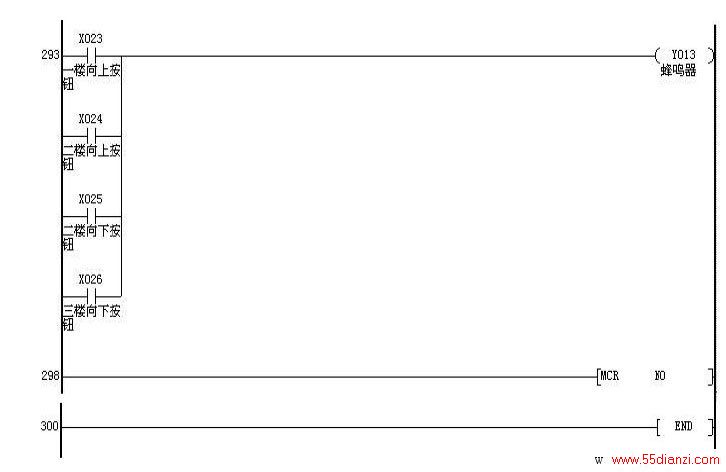

14、蜂鸣器、结束
