2、如何用按钮实现
电动机单向直接起动控制？
如图1－2所示：单向直接起动控制电路。它是在单向点动控制线路的基础上，在起动控制按钮QA的两端并联一只
接触器的常开辅助触头C来实现的。这个常开触头称为“自锁”触头。
3、如何用按钮实现电动机的正反转控制？
如图1－3所示：常用的典型电路。

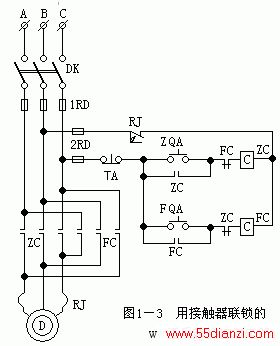

1）用接触器触头作联锁保护的正反转控制电路。如图1－3所示。按下正转起动按钮ZQA，主触头ZC闭合，电动机正转。按下停止按钮TA，主触头ZC失电断开，电动机正转停止。再按下反转起动按钮FQA，主触头FC闭合，A，C两相
电源线对调接入电动机，电动机反转。按动TA，FC失电，电动机停止反转。常闭触头ZC和FC的作用是防止由正转直接变为反转时发生A、C两相短路，称为“联锁”触头，又称为
电气联锁。
这种控制电路的缺点是换向运转时，必须先停再起动，操作不方便。

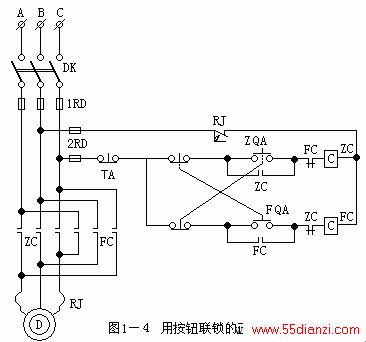

2）用按钮作联锁保护的正反转控制电路。如图1－4所示。该电路与图1－3比较，只是用复合按钮的常闭触头代替了接触器的常闭触头作为联锁，称为机械联锁。但动作过程类似。它的优点是正反转换向操作不需要按动停止按钮，直接按动ZQA的主触头发生粘连不能断开时，再直接按反转按钮FQA时，会发生短路事故，故可靠性差。
3）用按钮和接触器双重联锁的控制电路。它把图1－3和图1－4中的“联锁”都保留下来，增加了工作的可靠性，此电路用于频繁操作的电动机控制中。
4、怎样用行程开关实现行程限位控制？

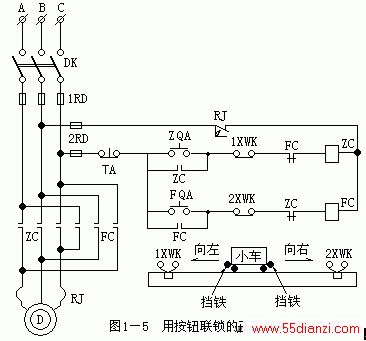

如图1－5为正反转用行程开关作限位自动停止的控制电路。它在原有的正反转控制电路基础上，各串联一只行程开关，当小车上的挡铁撞到行程开关
1XWK或2XWK的滾轮时，就断开了控制电路中的行程开关常闭触头1XWK或2XWK，便自动停车。
