按钮联锁的正反转控制

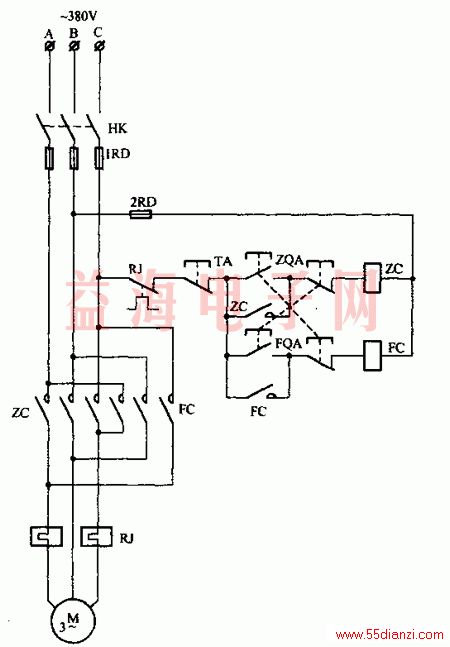

线路如图所示，它采用了复合按钮，按钮互锁联接。当电动机正向运行时，按下反转按钮FQA时，首先是使接在正转控制线路中FQA的常闭触点断开，于是，正转接触器ZC的线圈断电释放，触点全部复原，电动机断电做惯性运行，紧接着FQA的常开触点闭合，使反转接触器FC的线圈获电动作，电动机立即反转起动。这既保证了正反转接触器ZC和FC不会同时通电，又可不按停止按钮而直接按反转按钮进行反转起动，同时，由反转运行转换成正转运行．也只需直接按正转按钮。
    这种线路的优点是操作方便，缺点是如正转接触器主触点发生熔焊，分断不开时．直接按反转按钮进行换向，会产生短路事故。
