双速电机自动加速控制线路
点击数：7545 次 录入时间：03-04 11:55:23 整理：http://www.55dianzi.com 电工基础
双速

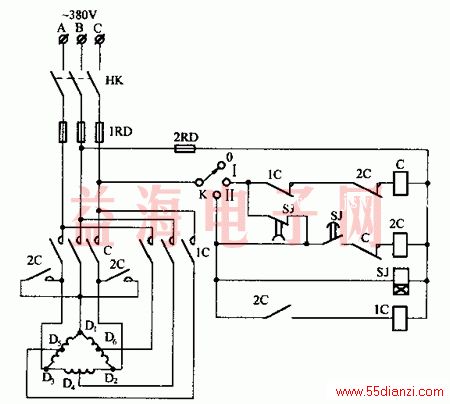

电动机自动加速控制线路如图所示。当速度选择开关K放在“0”位置时，电动机不加电处于停止状态；当将K旋到“I”位置时，
接触器C动作，电动机按
Δ接法与
电源连接．三相电源由D1、D2、D3三个接点接人。当开关旋到“
Ⅱ”位置时，电动机则由低速转动，经过时间继电器SJ延时后自动切换到高速。这时接触器lC、2C动作，三相电源从D4、D5、D6接入，为Y形接法，转速增加一倍。
