双速电机控制线路

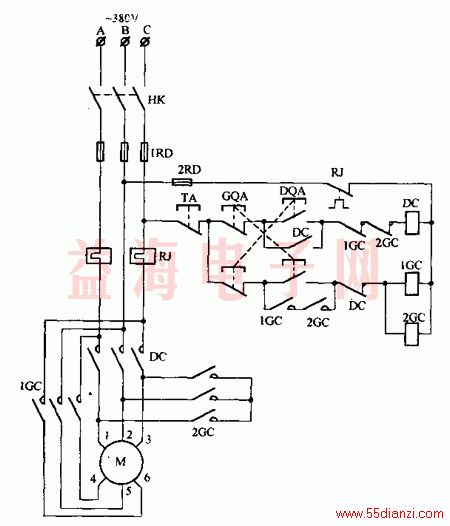

  某些生产机械常采用双速电动机来工作，以扩大调速范围，例如车床等。如图所示是双速电动机定子绕组的接线方法和双速电动机的控制线路。工作原理如下：按下低速起动按钮DQA，低速接触器线圈DC通电，电动机低速运转。此时电动机的绕组作Δ连接。如需换为高速运转，可按下高速起动按钮GQA，于是线圈DC断电，高速接触器线圈1GC和2GC接通，电动机高速运转。此时电动机绕组作双Y并联。
