有线数字电视机顶盒接线说明
在连接之前,请客户将各相关的电器设备如:电视机、音响等电源关闭。查验各种连接线是否齐备。(如图)
第一步：将CATV电缆线接头接至机顶盒上的“射频输入”端口。

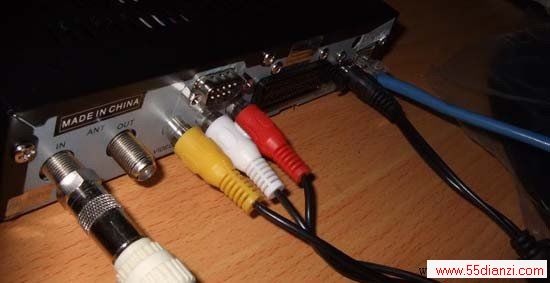

第二步：将AV线（红、白、黄）的一端接至机顶盒上的“左声道”、“右声道”、“视频”（红、白、黄）端口，另一端接至电视机上相应端口。 (如图)
第三步：若机顶盒配有S端子线，电视机配有“S-VIDEO”输入端口，取消第二步中AV线的“视频”(黄色)接头后，可以将S端子线一端接至机顶盒上的“S端子”输出端口，另一端接至电视机上的“S端子”输入端口，以得到更好的图象质量。
建 议：[家庭音响]同机顶盒连接，可以收听到音质极佳的数字广播节目。(不必打开电视机，只需打开机顶盒)
