推荐工作条件
IDD
静态电流
<2-4
mA
Vcc
电源电压
8—15
V
VAIN
同步零电压
1/2Vcc
V
Va
同步输入Vp-p
0-Vcc
V
IIN
输入电流
<0.3
μA
Pi,Vr
控制输入电压
0-Vcc
V
Ioh
输出驱动电流
15
mA
F
同步信号频率
10-1K
HZ
Ptop
最大功耗
200
mw
T
最佳工作温度
-25-85
℃
五、波形图:
波形图说明:

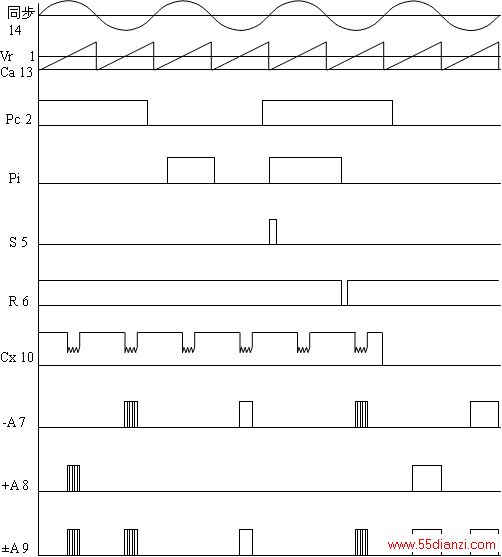

同步正弦电压Va加在电路14脚上是以电路VCC的1/2为零线,Va峰—峰值在0—VCC之间的同步电压。
Pi3脚上第一个高电平为外部输入,第二个高电平为锁定输入而引起的,因复位而变低电平。
CX的大小决定输出脉冲宽度,10脚接高电平时,输出将为全占空方式。
六、应用例图

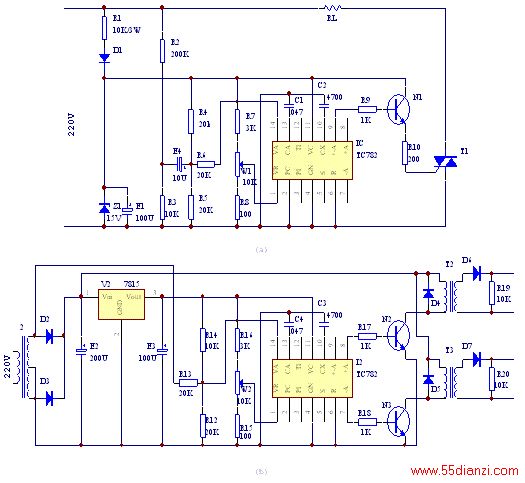

(a)小功率双向可控硅触发电路. (b)反并联或桥式可控硅触发电路.
