集智达工控机在管道直饮水工程中的应用

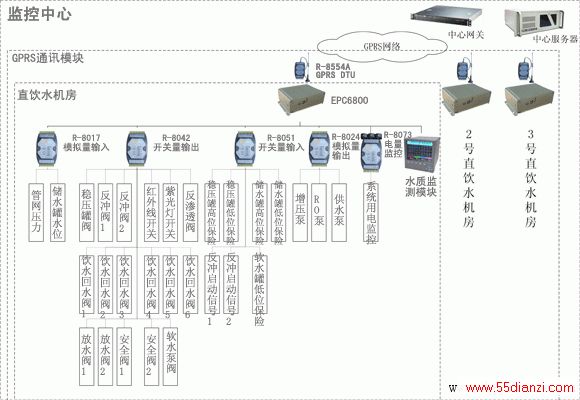

一、直饮水行业的发展现况 随着国民经济的发展、社会的进步以及广大人民群众健康意识的增强，一些经济较发达地区的城市居民对生活饮用水的质量要求逐步提高，然而由于一些城市自来水水源或者在管道输送过程中受到污染，使得自来水水质有所降低。例如自来水的感官性状指标中要求无嗅、无味，但上海、广州地区使用的自来水有时有明显的异味,从而形成了管道直饮水的供求关系，使得管道直饮水市场从无到有，并在一些城市逐渐发展起来。 近期，北京集智达智能科技有限责任公司采用嵌入式工控机产品，结合RemoDAQ-8000系列分散式数据采集I/O模块，为国家某部委办公大楼开发了一套管道直饮水控制系统。此系统不仅保障了直饮水处理过程的安全性，同时通过GPRS通信技术实现了远程实时监测，缩短管道直饮水系统维护服务响应时间，为保证服务质量搭建了一个优秀的平台。 二、管道直饮水系统结构 管道直饮水系统主要由管道直饮水机房、GPRS通信、监控中心及三大部分构成。系统整体结构如图1所示：
1.     管道直饮水机房控制系统 (1)产品选型 管道直饮水机房的控制系统是由嵌入式工控机和分散式数据采集I/O模块组成。由于管道直饮水机房环境比较潮湿，对控制器的腐蚀性较大，要保证控制系统运行的可靠性和稳定性、必须选用具有良好防潮性能的控制器。经过对本公司多种产品比较，最终选定EPC6800嵌入式计算机作为直饮水机房系统的控制核心，EPC6800嵌入式计算机与外围设备的接口驱动采用RemoDAQ-8000系列分散式数据采集I/O模块。 EPC6800嵌入式计算机采用全封闭的铝合金氧化外壳，具有良好的防潮性能、散热性能抗冲击以及防尘能力。搭载的AMD Geode LX800低功耗处理器，板载256M内存，提供2个10/100M以太网接口、4个USB2.0和6个串口。支持9V~30V宽电压输入方式。 RemoDAQ-8000系列分散式数据采集I/O模块是由集智达智能自主研发的工业远程数据采集控制产品。产品线涵盖RS485、工业以太网、可编程控制器、中继器、接口转换模块等28类120多种产品。RemoDAQ-8000系统产品的主要特点有： l          可依用户要求量体裁衣 l          产品可靠性高，抗干扰能力强 l          扩展能力强，基于RS-485总线，最多可接入255个模块 l          传输距离长，没有中继器时可传输1.2公里 l          工作温度范围大：-25℃～+70℃ l          MTBF(平均无故障时间)大于80000小时 l          价格极具竞争性。 在本项目的管道直饮水机房中使用的产品有： l          R-8017：8路电压输入模块 l          R-8024：4路模拟量输出模块 l          R-8042：13路隔离集电极开路输出模块 l          R-8051：16路干结点数字量输入模块 l
