水利综合自动化系统方案

一、方案概述
      我国洪水、干旱和水资源环境问题日趋严重，随着我国经济持续发展，水资源问题越来越多的得到了人们的关注。为了解决水资源短缺、洪涝灾害频发、水质环境恶化等问题，中国政府实施了南水北调等大型系统的建设与实施，水利信息化发挥着越来越重要的作用。因此，水利信息化是解决水资源问题的基础和重要标志。在建设自动化控制系统中，用户通常关注以下需求：

 ■ 提高信息采集
 ■ 提高传输的时效性
 ■ 提高自动化水平
 ■ 提高管理效率，保证系统高效运行
 ■ 安全操作
 ■ 节约人力及能耗成本
 ■ 系统可扩展性和可维护性
 ■ 安全可靠、功能完善、实用经济和结构简单

      为满足用户需求，达实智能研发设计了一套完整的水利自动化控制系统解决方案，整套方案以“无人值班、少人值守”进行总体设计，本着设备安全、可靠、经济、实用、功能完善、技术先进的原则，从而增加水利的科技含量、降低水利的资源消耗、提高水利的经济效益。对水资源统一配置、统一调度、统一管理，确保整套系统在正常和异常情况下安全、稳定、高效运行的调度计划和自动运行。

     达实公司拥有一批技术精湛、素质高超、态度诚恳的专业人员，软件硬件设计、开发团队强大，可根据项目的专业特点和现场要求，为用户提供专业的解决方案。
      达实公司员工积累了丰富的技术经验，项目经理具有丰富的PMP项目实施及管理经验，可按照科学的理论、方法和手段进项目管理。同时公司拥有完善的项目管理平台，对项目的全过程实现综合控制和管理。

二、方案构成
      水利综合自动化控制解决方案主要包括以下构成：

1、泵闸站综合自动化监控系统

      泵站综合自动化监控系统主要包括计算机集中监控子系统、现地控制子系统、微机保护子系统和工业电视监视子系统四部分。按照“无人值班，少人值守”的原则和要求进行设计。综合利用成熟的工业控制技术、传感器技术、数据传输技术以及计算机技术，建立先进的控制系统，提高泵站的安全性、可靠性，充分发挥工程效益，促进工程管理的科学化、现代化。
      主要功能：通过工业级PLC及千兆光纤环网实现泵站、闸门、水库及调度中心之间的现地/远程控制水泵机组和相关设备及其它辅助公用设备，经过运行实践，建立和优化调度模型，达到无人值班的管理系统要求；通过计算机监控系统实时监视和控制设备运行情况，也可随时通过图像监控系统调看现场的实时视频图像信息；具备监视安保报警功能，在现场出现安全隐患时，进行自动报警；全天候监视水位的实时变化；可以图、文、声、像等方式提供监测点的背景资料、历史资料及工程图纸等全面的信息服务。

2、水闸群自动化控制系统

      水闸群自动化控制系统主要包括计算机集中监控子系统、现地控制子系统和工业电视监视子系统三部分。按照“经济实用，安全可靠，技术先进，易于维护，扩展性强”的原则和要求进行设计。把闸群的运行信息、调度控制集中管理，在三防指挥中心的统一调度下，实施流域内的分析运算、决策调度、闸门的远程控制和监视，以及上报流域内的工情、水情等实时数据和图像信息。实现闸群水利工程的运行控制集中化、管理信息化、日常维护专业化。并实现闸群动态工情的网络化，提高闸群水利工程运行的安全和可靠，进一步提高闸群水利工程效益和管理水平。

3、水库综合自动化信息系统

      水库综合自动化信息系统主要包括计算机集中监控子系统、大坝安全监测子系统、水情雨情自动测报子系统和工业电视监视子系统四部分。按照“先进实用、资源共享、安全可靠、高效运行”的原则和要求进行设计。主要以水库水情、工情、病害险情、防洪安全、水资源综合利用等方面的信息监测、采集、处理、传输以及设备控制为首要目标，在水库水文气象和大坝运行工况等基本信息的基础上，充分利用新近发展的通信和计算机网络先进技术，建成以信息采集为基础、信息网络平台为支撑、以工程的安全运行为主体的水库综合自动化信息系统，为以信息管理与决策支持为核心的水务工程管理信息系统创造条件。最终实现信息采集处理自动化，信息传输全面快速、预警预报及时可靠，调度指挥科学智能，实现水库管理各项业务和政务办公网络化、无纸化，全面提升效率和效能，加速水务现代化建设。

 三、典型案例
【 项目名称 】广东省东莞市东江与水库联网供水水源工程工程全线综合自动控制系统
【 建设单位 】东莞市城建工程管理局
【 控制对象 】泵组电机及闸门
【 采用系统 】西门子PLC400
【 项目亮点 】
     东莞市东江与水库联网供水水源项目为广东省重点水利项目，该项目各泵站与调度中心的控制设备远程通信应用千兆双环网技术，控制系统采用西门子硬冗余PLC，为用户提供了安全可靠的通信及控制平台。
【 项目简介 】
     东莞市东江与水库联网供水水源工程位于东莞市境内，主要保证东莞市中部及沿海片的需水要求。我公司主要负责将东江与东莞市九大水库进行联网，水源储蓄、调配、保护和综合利用。该项目由水源调配、水源保护、水源利用三个部分组成。

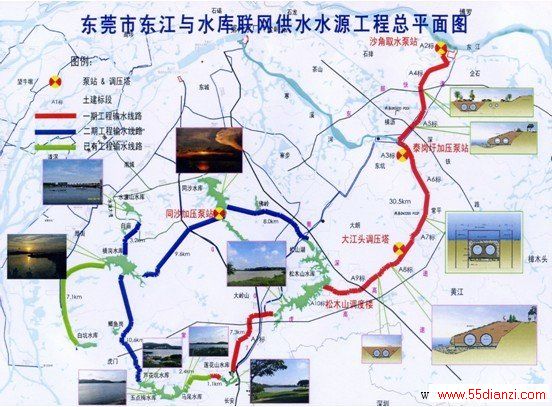

     东莞供水工程以企石镇黄大仙庙前东江河岸边为取水口，在东江沙角取水泵站取水，途径东引运河至泰岗圩加压泵站、再经寒溪水及松木山至松木山水库，然后分为东西两线输水：西线向同沙、白庙、水濂山、横岗、芦花坑水库输水；东线向莲花山、马尾、五点梅、芦花坑水库输水，两路在芦花坑水库闭合。从东江取水输至松木山水库，沿途共有两个梯级泵站，分别为：东江沙角取水泵站（总装机容量为5×2600kW）、泰岗圩加压泵站（总装机容量为5×2800kW）。
每个泵站的电气主接线为10kV单母线分段，两回10kV进线，五台高压电动机泵组经变频装置及馈线回路接入10kV母线，一台厂用变压器10kV馈线回路。
      供水工程全线设有调度中心计算机信息系统、水清测报系统、各泵站计算机监控系统等等，互相之间预留通信口，采用光纤进行通信。
