塑料工件在工业生产中占据了很大比例，因此也是影像测量仪检测的常见对象。下面以一个塑胶手机后盖的工件为例，对其主要的几何参数例如长宽高、角度、高度等进行测量。以便测量人员对天准影像测量仪的功能及操作过程有进一步了解。

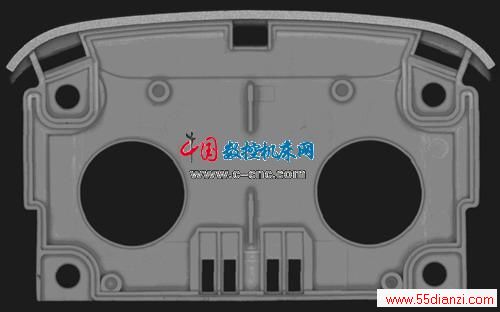

图1 塑胶手机后盖照片

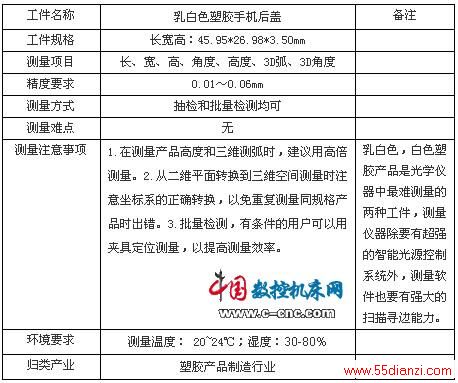

工件测量需求说明表
1. 将测量工件固定在影像测量仪的测量平台上；
2. 使用平台操控按钮移动工件到可视范围，调节Z轴高度、调节轮廓光源强度，直至成像清晰；
3. 首先使用“坐标”工具中的“两点确定坐标系”来建立工件坐标系：移动测量平台，找到塑料工件左下角的圆孔，按照“整体提取圆”的操作方式提取出一个圆。移动测量平台，再找到工件右下角的圆孔，以同样的方式提取出第二个圆。再选择“两点确定坐标系”，依次点击两个圆，即以两圆圆心为基础确定了基准坐标系；
图2 建立坐标系
