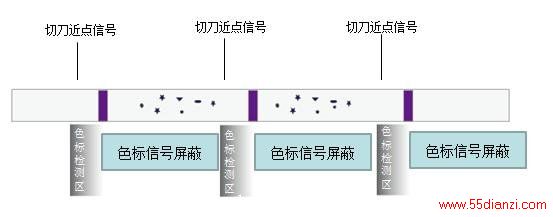

图10. 色标检测区域示意
需要说明的是，这种通过对色标信号的屏蔽来限定色标检测区域的功能也可以通过纯软件的方式来实现，使得系统更加简洁。即以切刀传感器信号为基准（不是切刀近点信号），设定发生切刀动作后一定长度才启动色标信号的检测，从而达到屏蔽色标检测干扰的效果。具体的设定位置长度可根据包装物的长度以及设备的相关尺寸来计算，并通过设定相关参数完成。
4. 结束语
利用iPack2000组建多轴枕式包装控制系统，有如下的优势：
（1）系统简单、结构紧凑。
由于iPack2000内建了电子凸轮和车标抓取和补偿功能，而且智能驱动器可以直接和HMI连接，使得系统的组建显得更为简洁和方便。
（2）显著价格优势和性能优势
由于电子凸轮、同步、跟随功能内置于iDrive内部，系统的凸轮功能无需通过上位PLC来进行，直接在驱动器级就实现了同步和跟随的功能，系统的响应速度和控制精度都有了显著的提升。而原先的PLC可以直接省略或选择功能更小的PLC，从而达到了节省投资的目的。
基于我国自主知识产权智能伺服技术的多轴伺服枕式包装机控制系统iPack2000采用总线型控制架构，内置运动控制器，内建电子凸轮、多轴同步飞剪、多轴跟随，高速色标实时补偿，内置PLC完成I/O功能，全部运动控制均在伺服驱动器级别完成，系统响应快，结构简单，扩展性强，可广泛应用于各种多轴枕式包装机，造价低廉，比进口产品节省成本超过50%，将逐步成为枕式包装行业控制系统的主流方案。
