摘要 分析液晶显示器电路特点，提出维修要点，并以实例说明CNC液晶显示器故障的排除方法及步骤。
关键词 液晶显示器 数控机床 维修
中图分类号 TN873＋．93 文献标识码 B
在数控机床的使用过程中，如果液晶显示器（LCD）不能显示或显示不正常，将会使整个数控系统的调试和运行无法进行。
一、液晶显示器电路分析

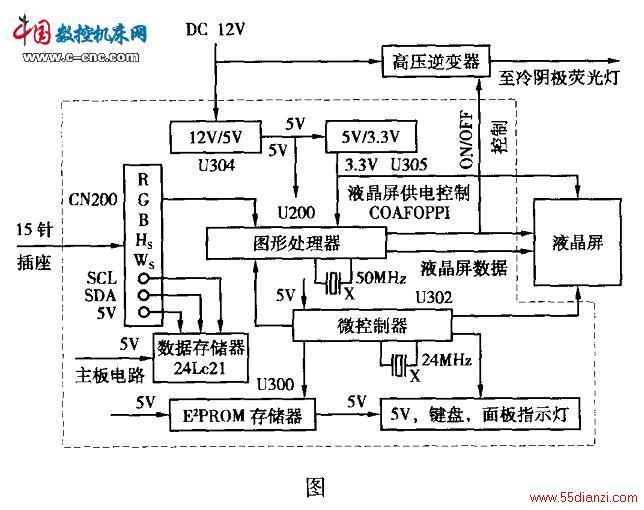

液晶显示器主要由电源、高压逆变器、主板电路、液晶屏组成，方框图如下图所示。
1．直流电源
一般由CNC主机电源提供12V DC，供给液晶显示器主板以及12V/5V DC、5V/3.3V DC的DC/DC电路和高压逆变器。
2．高压逆变器
它将12V DC转换成交变的1600Vpp高压脉冲，用于“点亮”冷阴极荧光灯管，形成液晶显示器的背光源。
3．主板电路
主板电路包括12V/5V、5V/3.3V的DC/DC变换电路、微控制器、它PROM、即插即用数据存储器、面板按键和指示灯、与CNC主机的接口插件（CN200）、显示图形处理器。
4．液晶屏
液晶显示器的液晶屏是利用薄膜技术做成的硅电晶体电极和液晶电容，在面板水平方向和垂直方向成矩阵排列，各对应的行（记为G1…Gn）、列（记为S1 …Sn）交叉点即形成一个单元，每三个单元（组成彩色）即构成一个像素，像素数量n根据液晶的分辨率来决定。对于每个单元都以一个薄膜场效应晶体管(TFT)来控制该液晶单元的ON或OFF。
由显示驱动电路在G线（扫描电极线）上加选通脉冲电压，S线（信号电极线）上加信号脉冲电压，即形成有源矩阵行顺序扫描驱动方式。信号电极上的信号脉冲幅度被CNC主机送来的图像信号调制实现液晶的灰度。
二、液晶显示器维修要点
根据液晶电路图、波形图和集成电路引脚功能图，对各单元电路的工作原理进行分析，并实测出各重要点位的电压波形及数据，与该机型的正常数据对比来确定故障元器件。
1．外观检查
检查显示屏组件有无严重变形和破裂等物理损伤。
