4.1 PLC监控程序设计
开发环境为SIMATIC STEP7 V5.3 SP2编程软件包，它采用结构化程序设计，程序可读性强，调试和维护方便。单台空压机的主程序流程图如图4所示。

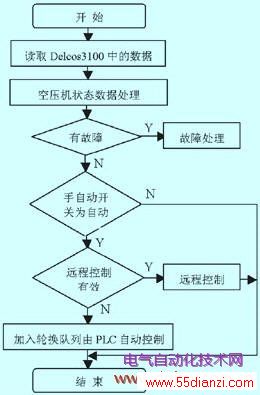

图4 主程序流程图
PLC控制程序主要具有以下功能：
（1）自动轮换运行。PLC根据总线采集的信号进行综合判断，然后发出启动、停机、加载、卸荷、报警等控制指令，监控空压机组自动运行，使得总管压力维持在设定的压力下限值和压力上限值之间。若风压低于压力下限值就增加空压机运行的台数，若风压高于压力上限值则减少空压机运行的台数，达到既满足井下用风需要、又可以降耗节能的目的。
空压机连续运行8小时后机身温度会很高，需要停机休息，用于散发自身的热量，以保证机器不受损伤。因此，空压机需要进行轮换工作，以保证空压机安全可靠运行，延长设备使用寿命。PLC根据运行时间将受控于PLC的空压机进行排序，建立开机序列和停机序列，当需要增加空压机的运行台数时，PLC将启动总运行时间最短的空压机；当需要减少空压机的运行台数时，PLC将停止本次运行时间最长的空压机。
（2）延时启动和延时停机。PLC自身具有较强的抗干扰能力，但由于现场条件、电网、用风量等各种复杂因素的影响，电机电流、电机电压等受到干扰将产生误报警；如果总管压力的扰动发生在压力下限值或者压力上限值附近，将它们作为一般工状处理就会出现频繁启动、停机现象，影响设备的可靠性和使用寿命。因此，需要对发出动作指令的起因信号作适当的延时处理，以消除扰动，防止误动作。
（3）智能保护。空压机主电机在启动时，启动电流为额定电流的5～7倍，对电网和其他用电设备冲击很大，同时也会影响空压机的使用寿命，所以，空压机不宜频繁启动。为了使系统能够对用风状况进行准确判断，并据此控制空压机的启动，在井下用风高峰期空压机启动较频繁，当两次启动时间间隔小于预先设定的值时，将保持空压机持续运转而不停机，当连续两次加载间隔时间较长时，可认为用风高峰期已过，空压机投入间断运行状态。另外，对电机电流、电机电压、排气压力、进气负压、运行温度、油温、油滤压差等重要参数进行实时监控，出现异常及时进行故障报警，并作出处理。
4.2 触摸屏人机界面设计
选用与触摸屏TP270配套的组态软件Protool/pro设计界面。画面包括：（1）主画面：空压机组的运行状态以及主要参数的显示。（2）数据报表：实时数据汇总显示，并可查询历史数据和总管压力曲线。（3）运行设置：设置启动远程控制是否有效；设置自动启动、停机、加载、卸荷的压力阈值；设置时间参数、报警参数等。（4）报警查询：查询报警详细信息。（5）系统管理。
