MPEG算法在列车运行监控系统中的应用

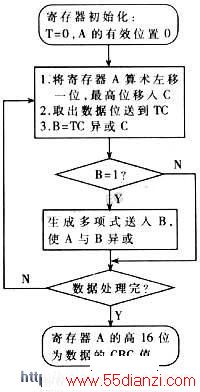

       用C5402来进行CRC校验的关键是运用其40位的累加器A作为移位寄存器，实现CRC码的模2多项式除法。此时CRC-16码占用累加器A的高16位，其余位补0。运算中利用SFTA(算术移位)和XOR(异或)指令完成编码过程中码的移位和异或操作，利用XC指令完成条件语句的判断执行。‘C5402提供了特殊指令BITT，BITT利用寄存器T取出一个16位数据中的第(15-T)位，并送入TC(TC是特殊寄存器中的一位)。具体算法步骤如图6所示。

       (1)首先将CRC移位寄存器A(即余数寄存器)的高16位初始化为全O，其余位清0。

       (2)将CRC移位寄存器A中的值左移一位，即最高位移入C中，然后利用指令BITT取出输入校验数据的最高位送入寄存器B，判断C中移入的最高位与输入校验数据的最高位异或之后是否为1。

       (3)若为1，则将寄存器A中的值与输入寄存器B中的生成多项式X16+X15+X2+1进行异或后再跳到步骤(2)处理下一位；若不为1，直接跳到步骤(2)处理下一位。重复上述的数值左移和异或判断，直到输入的数据位全部处理完为止，则寄存器A的最高16位即为进行多项式除法后所得的余数，此时寄存器A的最高16位就是CRC校验码[2].

       系统 上电运行后，经多次实验测试，运行情况稳定。目前该设备已经进行现场调试运用，开始部分装车运行，满足了列车监控记录的实际要求。
