在中国城市轨道交通快速发展的时期,作为全球领先的网络平台服务供应商---研华科技,为轨道行业的自动售票系统、电力监控系统、乘客信息系统、环境监控系统、信号系统、火警报灾等系统提供了多种解决方案。研华在六大干线提速、大秦重载、青藏铁路等项目的长时间运行中表现出的稳定可靠,得到广大专业用户的肯定,这也为研华持续专注轨道行业注入更大地信心和热情。
一、 系统概述 因我国人口纵多,地域广阔,城际高速铁路和城市内的轨道交通越来越是人们出行交通的首选,这是一个由很多子系统组成的庞大的系统,比如:信号系统,自动售检票系统(AFC)、火灾报警系统(FAS)、环境监控系统BAS,电力监控系统(P-SCADA),旅客信息导引系统PIS等。其中信号系统是最为重要的系统,信号是一个分布式系统,包括调度中心子系统、电务维护子系统、通信网络子系统和车站子系统。信号系统的核心系统就是金牌联锁系统。 该系统的可靠性、安全性,稳定性、和实时性决定了列车运行的安全可靠。 所谓联锁即道岔、进路和信号三者之间相互制约、相互依存的关系,实现联锁的设备叫做联锁设备。 下图为联锁设备原理图:

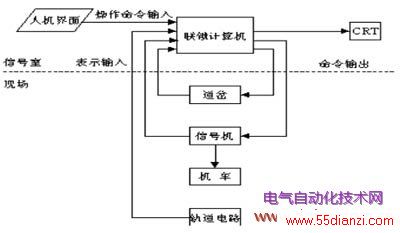

联锁设备原理图
二、联锁系统层级图 (1)第一层为人机对话层
联锁系统层级图
三、系统要求 1. 对稳定性,可靠性要求极高。因联锁为控制行车之指挥系统,需要10年双机运行无任何同步性故障,,不得有任何错误,人命关天。 2. 规格要求:需要2个CAN口通信,8个485口通信,2个arcnet网卡,声卡,双频显示,1个网口 四、研华产品方案 1. 针对客户稳定性极高之要求,我们针对此行业开发二种专用低工耗,无风扇主板 PCA-6004和PCA-6008,此IPC-610整机系例方案经过铁路现场长达10年时间的论证,其中非常典型的项目有青藏线,大秦线,6大干线的提速,上海北京多条轨道交通项目之应用,在此行业已经证明为非常稳定之产品 2. 针对客户应用规格:需要插CAN,串口卡,Arcnet网卡,多频卡,针对非常特殊之处插ISA较多及系统稳定性之要求此整机我们特别支持HISA驱动,且支持DOS驱动。 3. 联锁主机(维修机)硬件配置: 机箱:IPC-610H/PCA-6113P4R 主板:PCA-6008(无风扇、低功耗、Cerm 全长CPU主板,支持DOS,windows,系统 或PCA-6004(无风扇、低功耗、VIA,HISA全长CPU主板,支持DOS,windows系统) 2块Arcnet网卡 1块ISA声卡 1块多频卡 研华铁路行业专用产品平台经过长时间运行,表现非常稳定可靠,是目前在此行业市场占有率最高,实施项目最多,经过论证考验最多之方案。这是我们经过试用很多其他厂家产品后对研华之评价-----值得信赖的合作伙伴。本文关键字:工控机 交通控制指示,应用领域 - 交通控制指示
