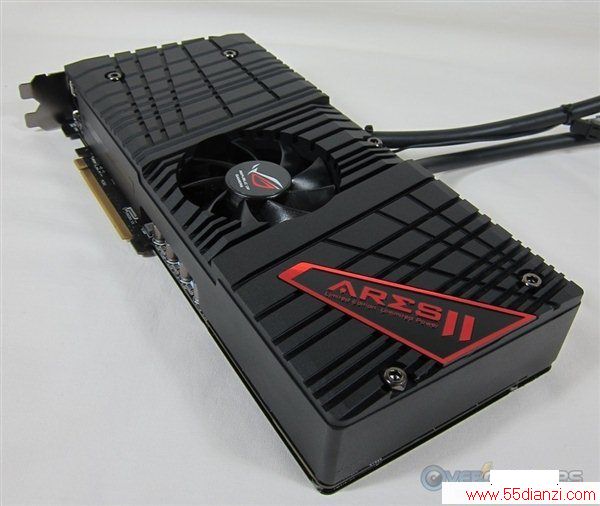

华硕超顶级双芯ARES II深入评测

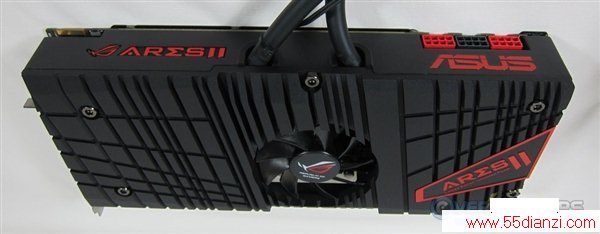

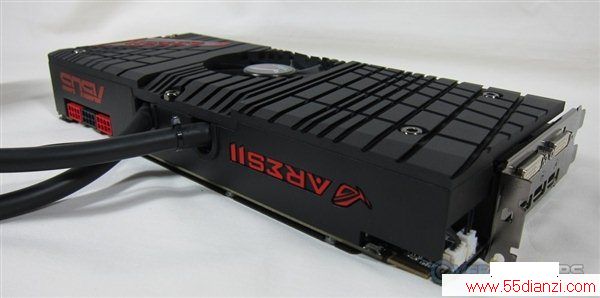

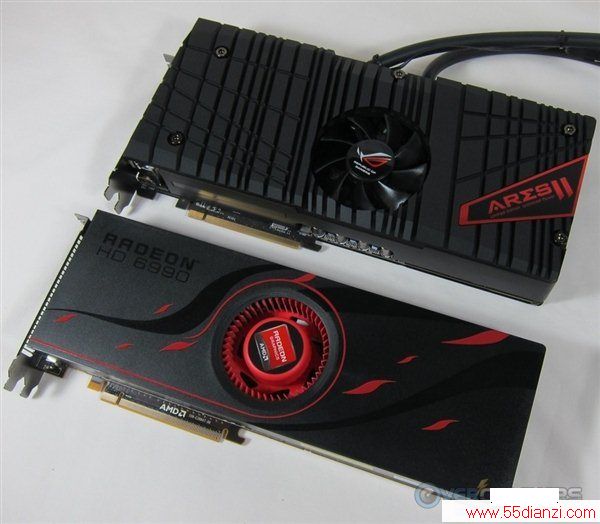

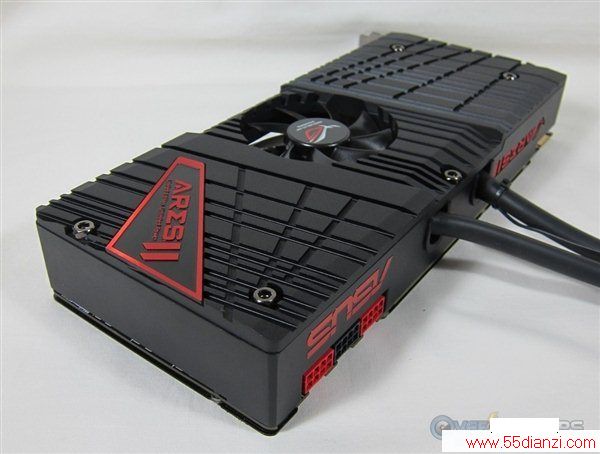

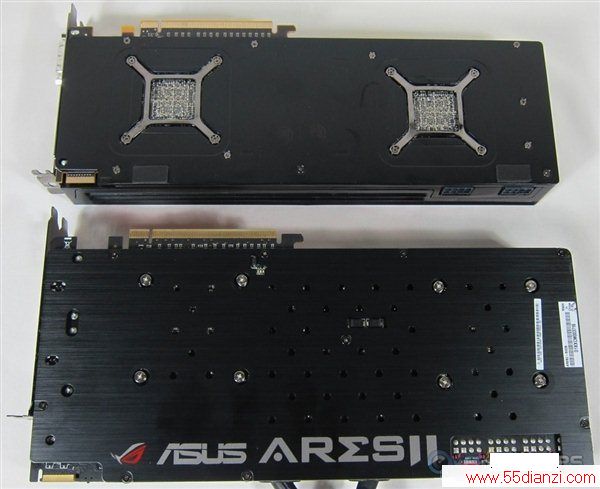

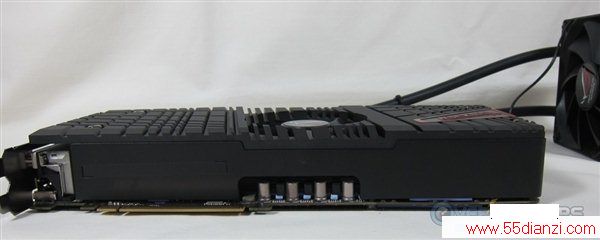

对比公版Radeon HD 6990：因为是外接水冷，ARES II反而还要短一些，厚度同样是双插槽

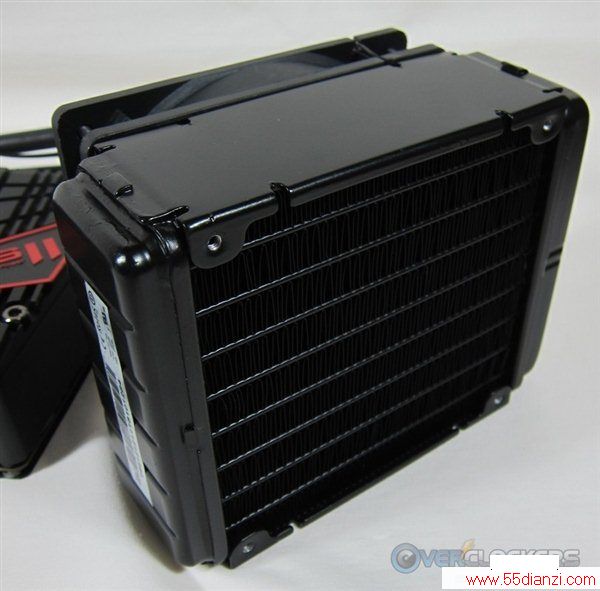

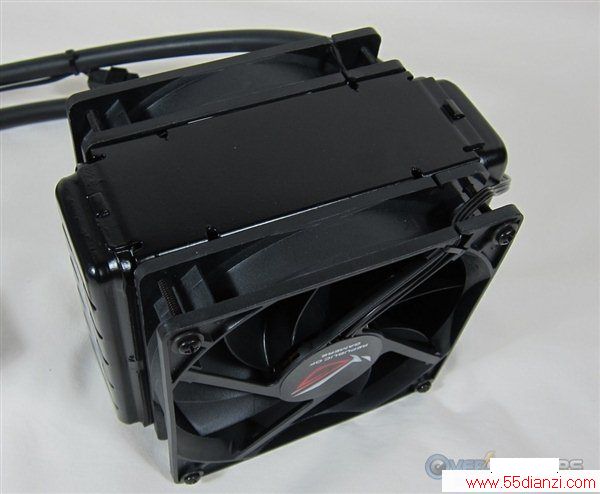

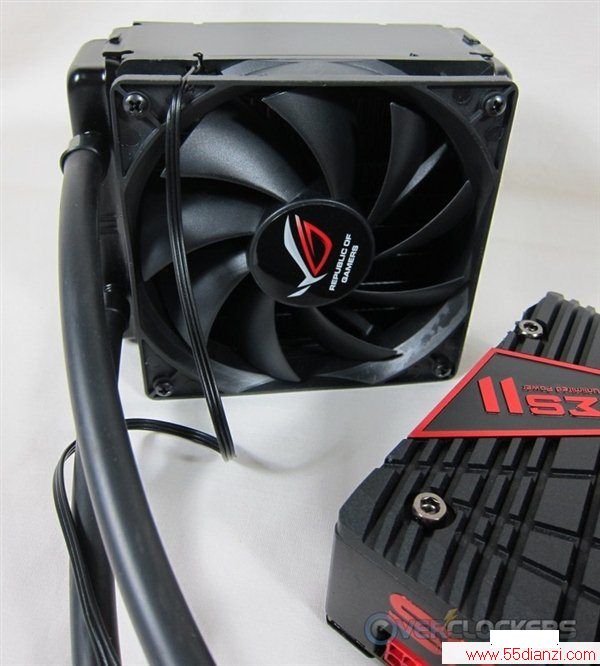

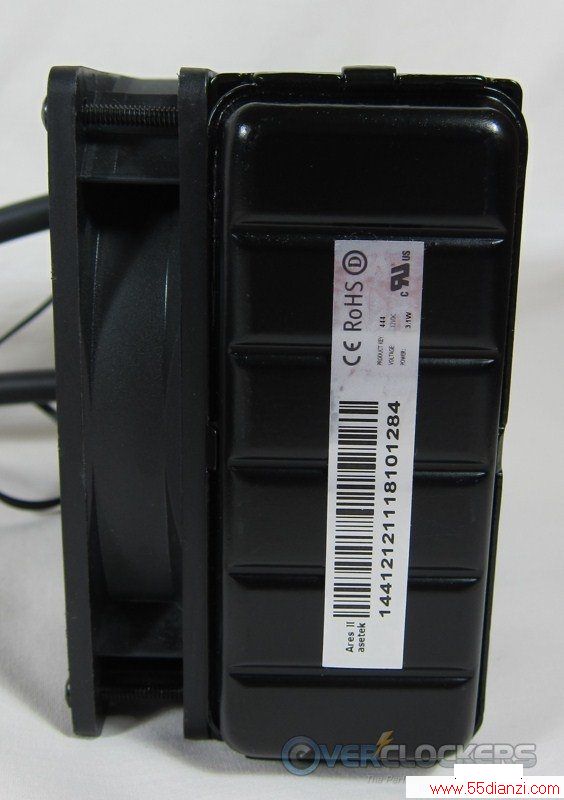

散热排来自Asetek

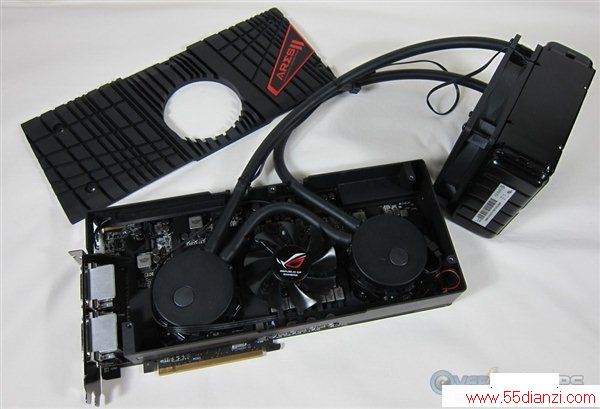

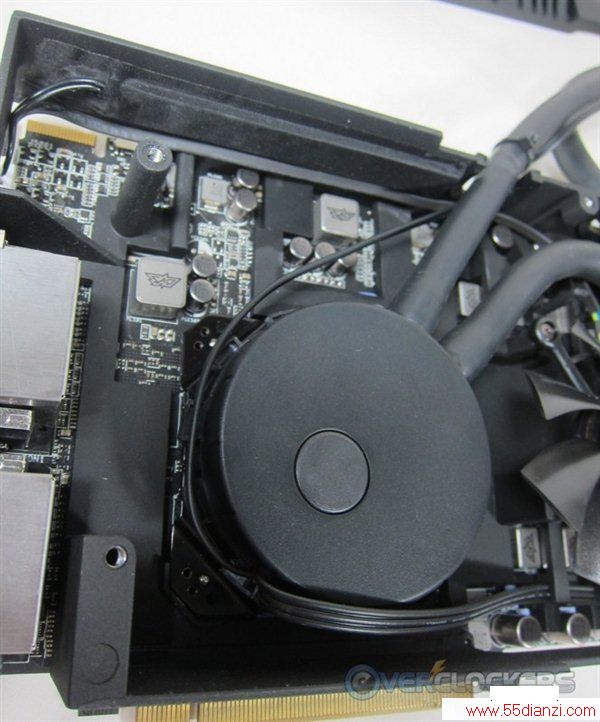

两个GPU对应的都是主动水泵

【PCB鉴赏】

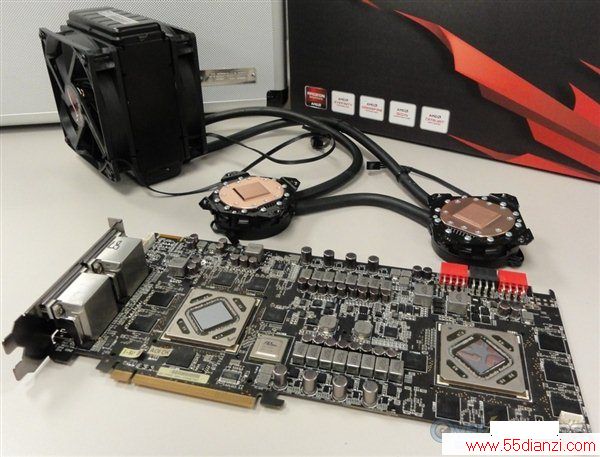

流口水没？

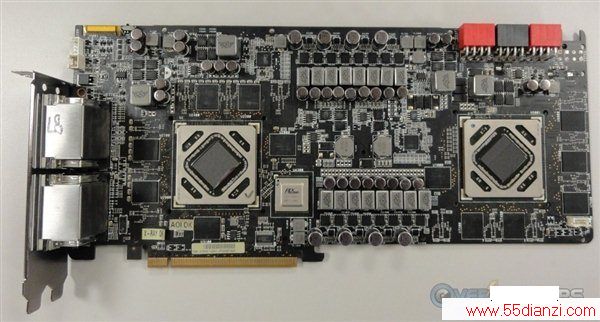

PCB正面照

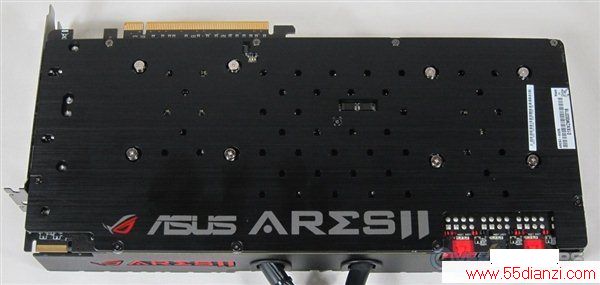

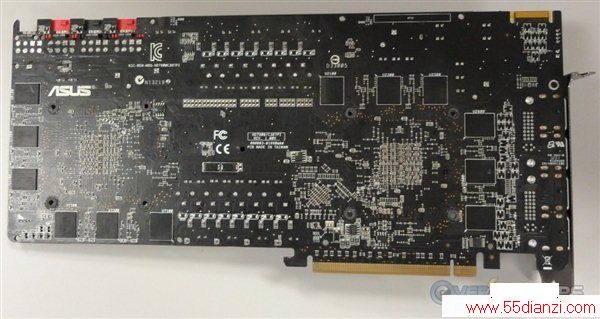

PCB背面照

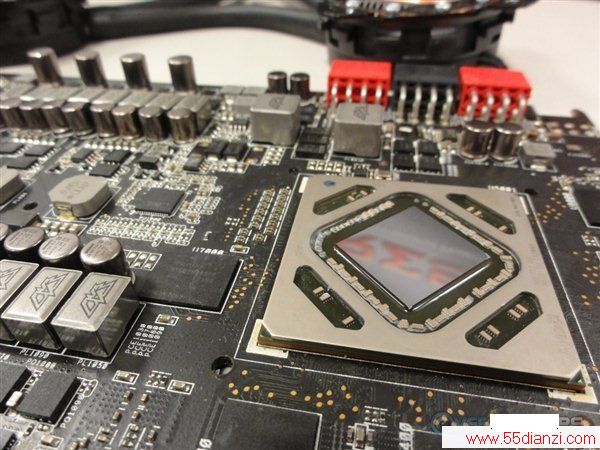

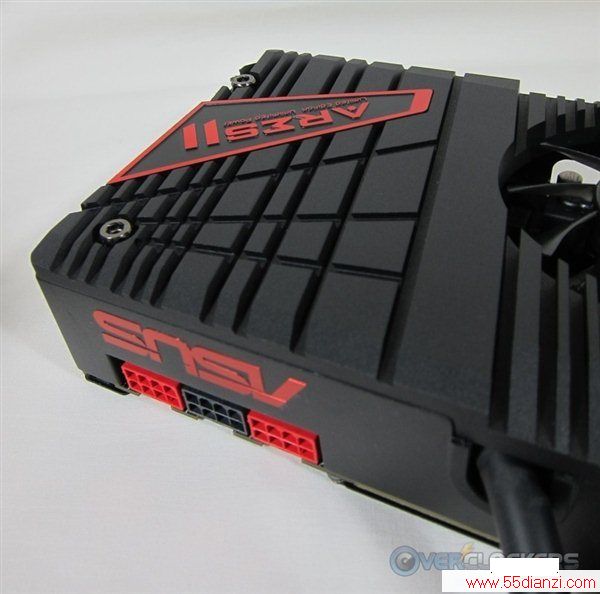

Tahiti XT2 GPU核心，远方是三个八针辅助供电接口

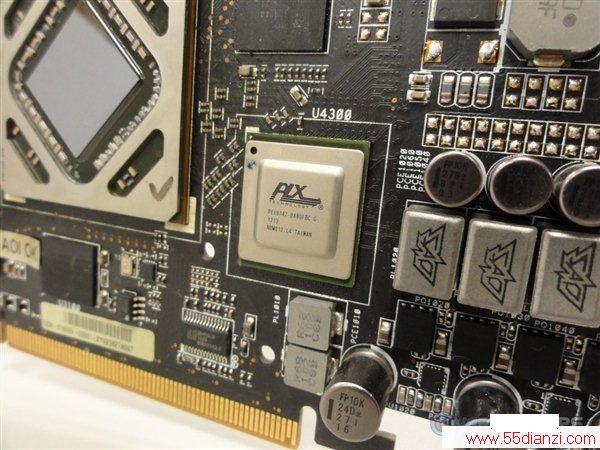

PLX PEX8747桥接芯片，靠它实现两个GPU的内部交火。Maximus V Extreme主板上也有它

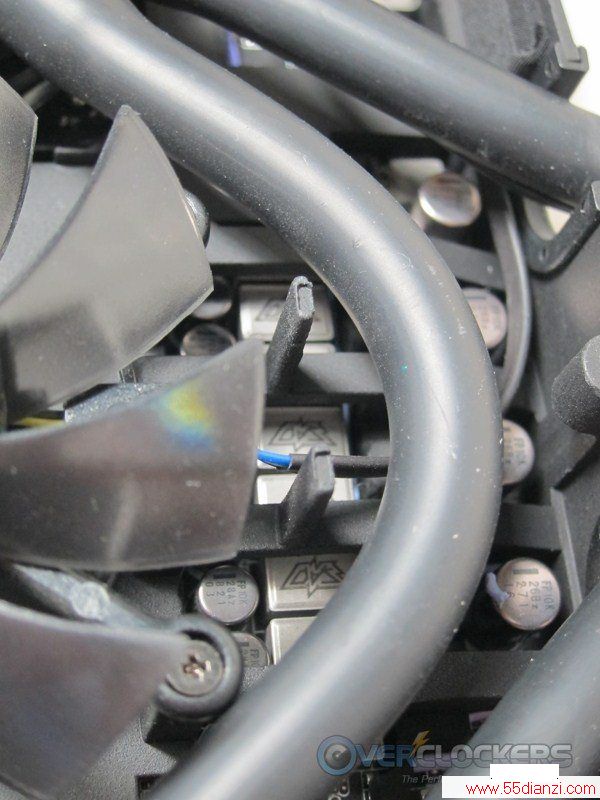

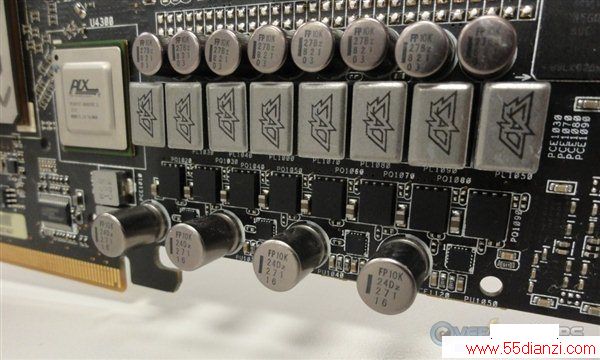

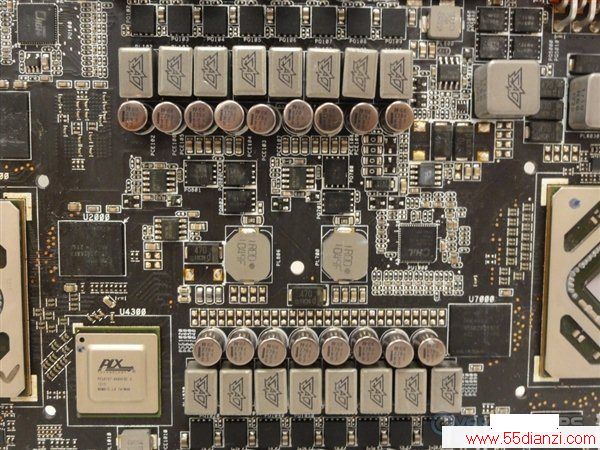

登峰造极的供电电路

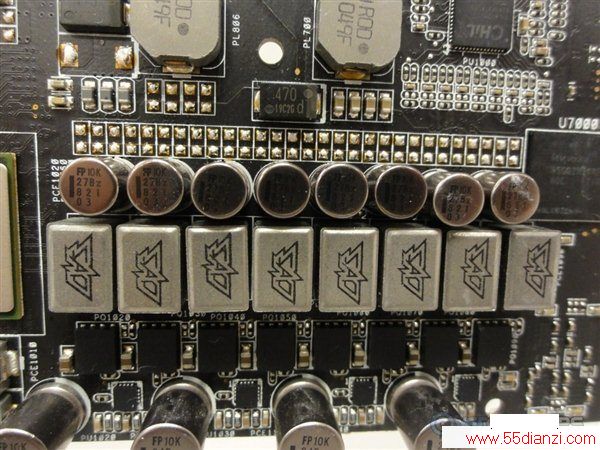

这些是伺候其中一个GPU的

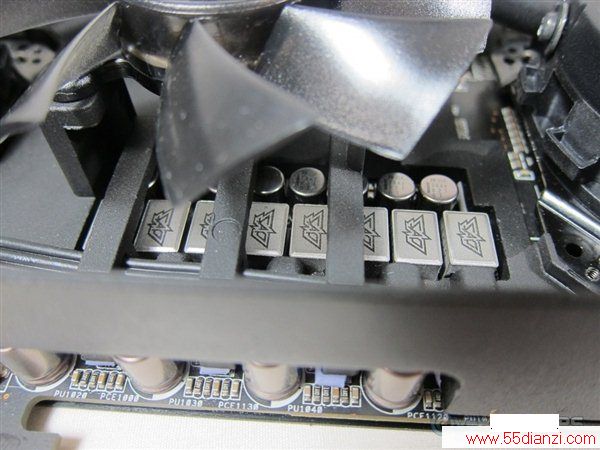

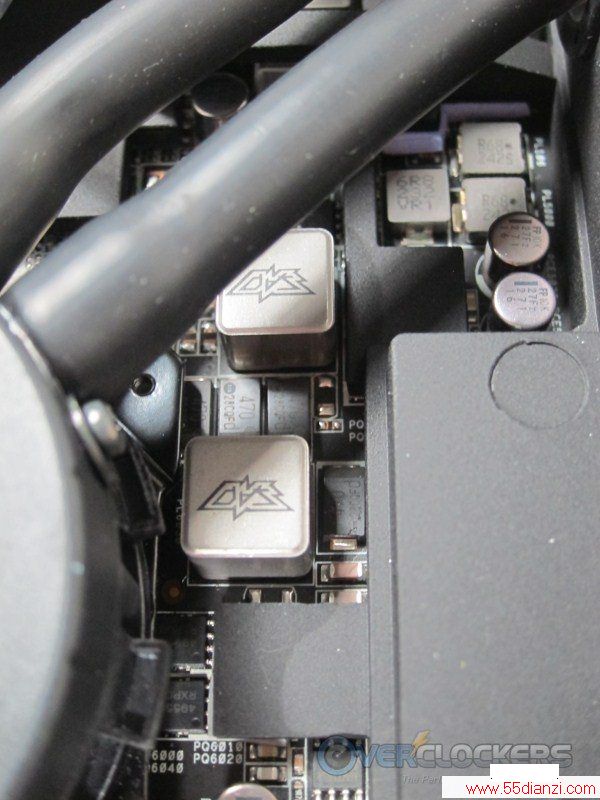

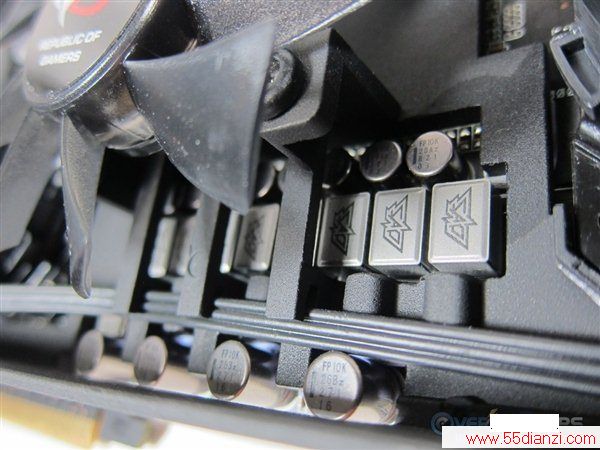

再换个角度

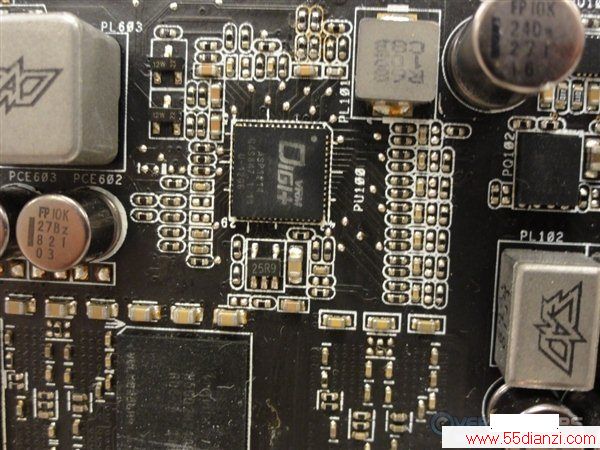

Digi+ VRM供电控制器

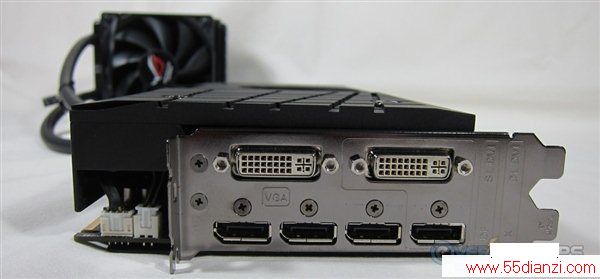

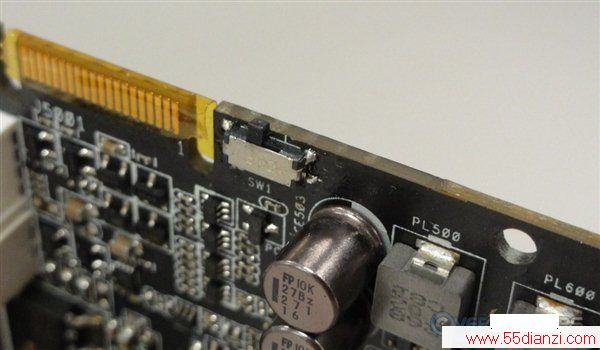

BIOS开关，但不是常见的备份或者超频那种，而是用来切换五屏和六屏输出的

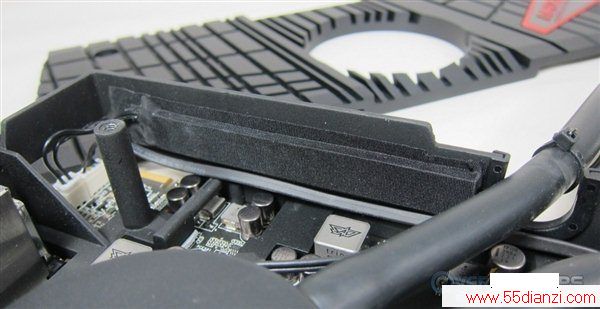

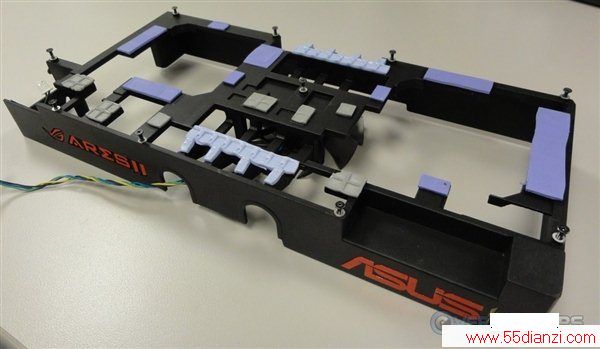

散热器支架

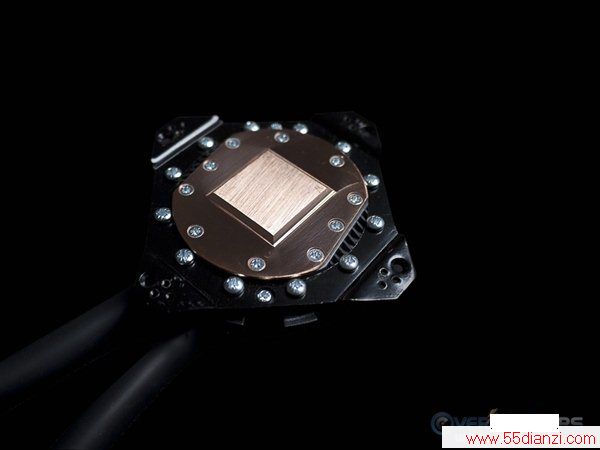

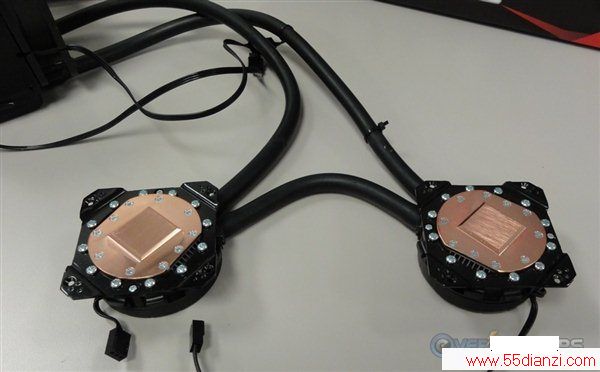

两个纯铜散热底座与水泵的综合体

【测试平台、软件】

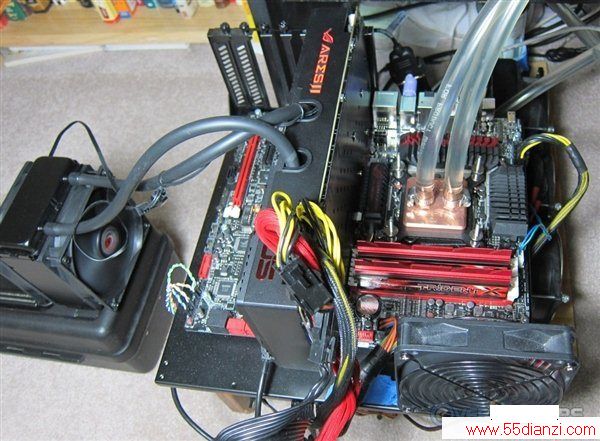

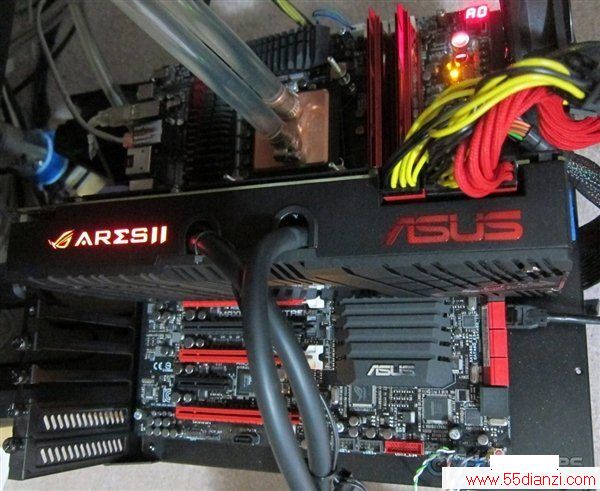

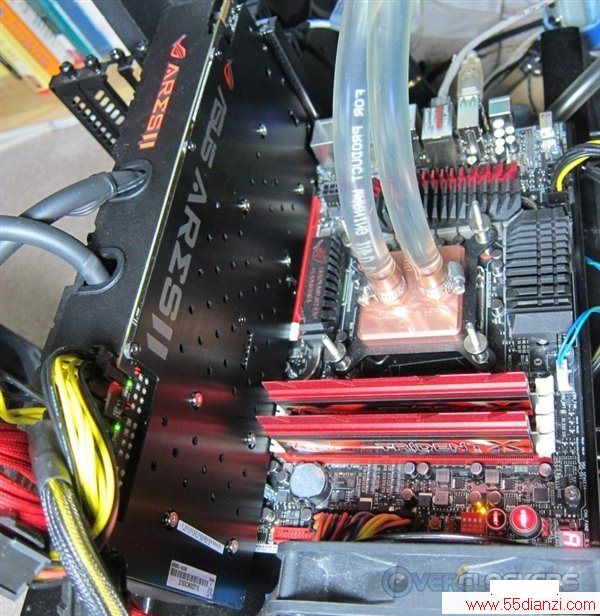

本次测试采用Ivy Bridge平台，Core i7-3770K处理器，超频到4.0GHz，搭配华硕Maximus V Extreme主板、芝奇TridentX DDR3-1866 9-9-9-24内存。

显卡方面，大家肯定想看到和GeForce GTX 690、迪兰/HIS Radeon HD 7970 X2的对比，但可惜OverClockers表示它们从来没见过GeForce GTX 690，后边俩产品也无缘拿到，所以让大家失望了，但是根据测试结果，依然可以推断出和GeForce GTX 690的大致差异。

实际参加对比的卡有：AMD Radeon HD 6990、华硕Matrix HD 7970 Platinum、华硕GTX 670 DirectCU II TOP、微星GTX 680 Lightning。除了第一款是公版，后边的都是当今高端产品。
