UPS的品质和选型总结

    内容摘要：现在市面上常见的UPS类型有后备式UPS、在线互动式UPS以及在线式UPS，众多的品牌和厂商对其产品卖点的吹捧，使用户在UPS产品选择上失去了方向，本篇文章就对UPS的品质和选型问题做一下总结，以供用户参考。

    在数据中心、企业信息中心等重要数据聚集地，UPS不简单电源起着至关重要作用。它不仅仅能够变换电压和频率，停电后提供后备时间，还能实现电网与电器之间的隔离，为电器提供高质量洁净电源。

    现在市面上常见的UPS类型有后备式UPS、在线互动式UPS以及在线式UPS，众多的品牌和厂商对其产品卖点的吹捧，使用户在UPS产品选择上失去了方向，本篇文章就对UPS的品质和选型问题做一下总结，以供用户参考。

    UPS技术历经四代发展至今，IGBT整流与IGBT逆变结合已经是如今UPS产品的主流技术，采用高频脉宽调制型IGBT整流器技术，对电网的适应能力很强。不带滤波器时输入功率因数就可高达 0.99。其优点如下：

    1、 采用输入电压范围：《±25%

    2、 输入功率因素：0.99

    3、 谐波分量《3%绿色电源

    4、 不会因加装滤波器而造成能量损失

    5、 机器重量轻--易于安装和运输

    缺点：

    1、 整流器容量受现有技术条件所限（《200KVA）

    2、 稳定性不如可控硅整流器

    使用IGBT整流的目的主要是为了提高输入端的功率因数≈1--使输入端电流尽可能接近正弦波的同时减少直流脉动和谐波干扰，以扩展UPS输入电压范围。

    一、柴油机/UPS容量匹配

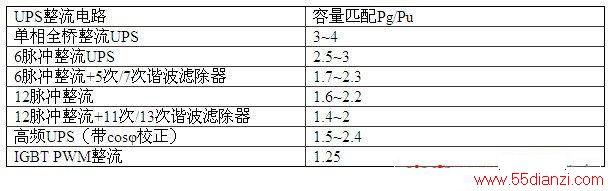

　　注： UPS并联系统前端发电机容量为单机1.8倍，用户投资条件允许发电机组还应备有1.25倍的余量。

    　　二、UPS容量及机型选择

    　　1、用户负载量；UPS输出冗余度（70～80％）

    　　2、负载峰值因素（3：1）不能超过逆变器过载能力

    　　3、负载视在功率（KVA）不能超过UPS额定功率*功率因素折算系数

    　　4、三相负载不平衡度《30%


    三、UPS能耗指标

    　　UPS 工作损耗、通风量、空调配置：

    　　满载损耗（KW）＝kVA×Cosφ×（6～7.5％）空调制冷量



UPS容量 40kva 80kva 100kva 160kva 200kva 300kva 400kva 600kva 800kva 通风量：立方米每小时 2200 2400 2590 3500 3700 3900 4400 7500 9300

    　　输出功率折算－海拔高度，海拔每升高100米降容1％（典型 UPS工作海拔高度：1000米）



海拔高度 1000m 1500m 2000m 2300m 3000m UPS输出功率折算 100% 85% 79% 75% 69%

    　　四、容量及机型选择

    　　1、不同功率因数的负载UPS输出功率折算（典型 UPS 输出PF-0.8型）



负载PF -0.6 -0.7 -0.8 -0.9 1 0.9 0.8 0.7 0.6 UPS输出 100% 100% 100% 90% 80% 60% 55% 53% 50%

    　　2、进线方式：上进线/下进线

    　　3、选择优势机型，增加价格竞争力

    　　PW技术功率40KVA60KVA120KVA 200KVA

    　　PW商业功率20、30、4050、6080、100、120160、 200

    　　五、电池计算和配置

    　　1、 电池计算：恒流计算法（放电速率）

    　　2、 近似计算法：适用于小功率，长时间配置

    　　计算公式：

    　　AH=（kVA ×Cosφ）/h（逆变效率）×电池只数×U平（单个电池电压） ×放电速率

    　　3、 精确计算：恒功率计算法

    　　（1）截止电压确定：

    　　1.67V/cell《放电30分钟; 1.75V/cell放电30~60分钟;

    　　1.83V/cell》放电60分钟

    　　（2）计算每个Cell电池恒功率数据：

    　　W/cell=（kVA ´Cosj）/［h（逆变效率）´电池cell数］

    　　（3）根据厂家恒功率放电数据表选择满足计算结果的电池规格


    六、 UPS配置

    　　1、 配电部分：线缆及开关

    　　（1） 输入开关容量及线缆规格：

    　　三相电工速算法： 输入电流（A）＝1.8XKVA ，开关系数X1.2

    　　单相电工速算法： 输入电流（A）＝5XKVA ，开关系数X1.2

    　　（2） 输出开关容量及线缆规格：

    　　三相电工速算法： 输出电流（A）＝1.5XKVA ，开关系数X1.2

    　　单相电工速算法： 输出电流（A）＝4XKVA ，开关系数X1.2

    　　（3） 电池开关容量及线缆规格： 放电电流（A）＝kVA ´Cosj/U电池电压

    　　开关系数（X1.2）

    　　（4）电缆长度与压降：如70mm 线阻0.26?/km

    　　（5）零线及地线规格：零线＝1～1.5倍相线，地线＝相线

    　　（6）电缆额定电流简单算法




电缆规格 1/1.5/2.5 4/6 10/16 25/35/50 70/95/120 150/185 240 300 额定电流 X8A X6A X4A X3A X2.5A X2A X1.5A X1.2A

    　　（7）空开规格： R10、R16、R20、 R25、R32、R40、R50、R63、R80、R100、R125、R160、R200、R250、R320、R400、R630、R800、R1250

    　　2、隔离变压器

    　　（1）高频机加装380V/380V输出隔离变压器：容量KVA＝UPS KVA

    　　选用△/Y0型隔离变压器，输出中性点接地， Y/Y型变压器旁路反灌

    　　会造成DC电压过高危险。

    　　（2）UPS加装380V/220V输出隔离变压器：

    　　输出容量损失20～30％

    　　对逆变器有干扰反馈，选用效率高，干扰小变压器。

    　　（3）旁路隔离变压器：实现零线电气隔离
