笔记本电脑BIOS电路

　　以前的笔记本电脑BIOS一般在ISA总线下工作，而最新的笔记本电脑BIOS一般在LPC总线下工作。对于在ISA总线下工作的BIOS，它通过ISA总线和南桥进行数据交换。当CPU被复位后，它在第一个工作周期就会发出寻址指令，通过南桥选中BIOS的第22引脚（CE#或CS#），此脚为片选信号控制端，被选中后此脚电压将有一个由高到低的跳变（低电压有效）。
　　
　　接着南桥将BIOS芯片的第24引脚（OE#）置为低电平（此脚为数据允许输出信号端，低电平有效，此信号由南桥发出），然后BIOS会通过ISA总线、PCI总线、北桥芯片、前端总线输出自检程序，CPU收到自检程序后，开始读取并运行自检程序及启动计算机。
　　

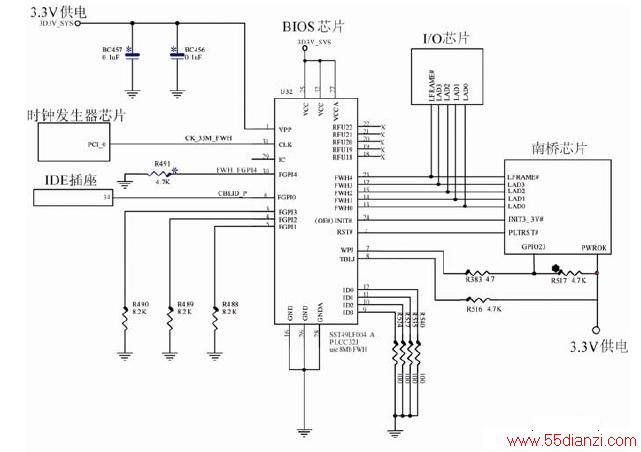

　　BIOS在LPC总线下的工作方式与在ISA总线下的工作方式不同。下图所示为在LPC总线下工作的BIOS电路图。

　　图中，BIOS芯片的FWH0～FWH3引脚为LPC总线的地址和数据线；FWH4引脚为周期控制引脚，它由南桥控制，此引脚有效时，BIOS便开始或结束一个LPC周期。当CPU发出寻址指令后，南桥便向BIOS芯片发出初始化信号（由INIT#引脚控制），当INIT#信号由3V的电压信号变为低电平信号时，BIOS芯片便开始输出数据（自检程序）。
