RAM的容量由地址码的位数n和字的位数m共同决定。因此常用的容量扩展法有位扩展、字扩展和字位扩展三种形式。

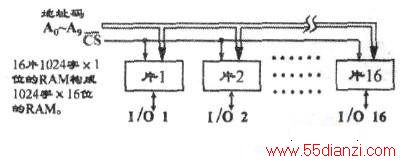

如果一片RAM中的字数已经够用，而每个字的位数不够用时，可采用位扩展连接方式解决。其数据位的扩展方法是将各个RAM的地址码并联，片选端并联，如下图所示。

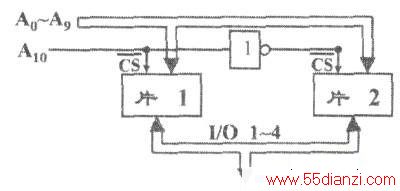

下图所示为RAM字扩展的典型实例：
利用两片1024字×4位的RAM器件构成2048字×4位的RAM。
利用地址码的最高位Al0控制RAM器件的片选cs端，以决定哪一片RAM工作。地址码的低A0-A9并联接到两片RAM的地址输入端。两片RAM的数据输入／输出端（I／O1～4）按位对应地并联使用。

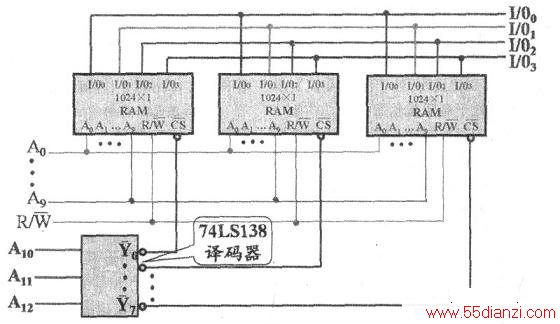

字位同时扩展连接较复杂，如下图所示。
