笔记本电脑的配置电源及其节能措施

　　笔记本电脑都配备有两种可携带的电源，即镶嵌在机内的电池组和外置的电源适配器。

　　(1)笔记本电脑的电池组
　　
　　笔记本电脑的电池组塑料外壳是根据笔记本电脑的特定机型设计，以实现外观上的总体配合。电池盒与机体之间的“卡扣”结构使电池盒既能够方便的镶嵌入机内，与笔记本电脑形成一个整体；也能够方便的拆卸下来，更换内部的电池。

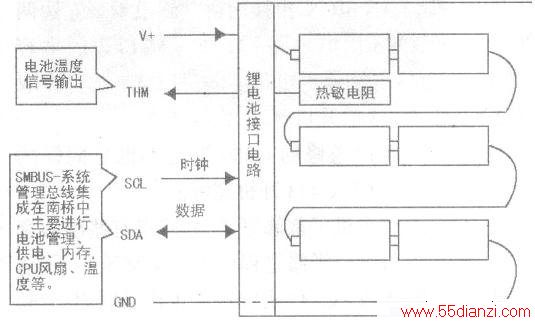

　　目前，被笔记本电脑生产厂商广泛采用的标准配置电池是锂离子电池(Li-Ion)，笔记本电脑专用电池盒的内部结构示意图如图所示。

　　开机之初，当CPU的温度尚未达到一定程度时，风扇不转动；当CPU的温度达到一定值时，风扇开始以低速运转；之后，CPU的温度越高，风扇的转速就越高。

　　(2)笔记本电脑的电源适配器
　　
　　为了使笔记本电脑在办公室、家庭或其他有交流电源的地方能够利用交流电源方便的进行工作，以延长配置电池的使用寿命，笔记本电脑都随机配置了一个小巧、高效的电源适配器，输入交流电源电压100V～240V的参数可见，笔记本电脑的电源适配器的电压适应范围很宽。
　　
　　IBM-T43笔记本电脑的电源适配器接口安装在外壳上，通过一个4芯接插件与主板相连接。由于笔记本电脑的电源适配器多数为16V的输出电压，电流比较大，所以该4芯接插件采用两线并联方式．4线分别并联为2线，以便安全通过大电流。电源适配器的内部电路是元器件选材精良、工作效率极高的一个“开关稳压电源”(DC-DC变换器）。
