Allegro中尺寸标注参数的设置

    Allegro中尺寸标注有很强大的功能，包括线性标注，角度标注，引线标注等。下面介绍一下Allegro中尺寸标注参数的设置。执行Manufacture–

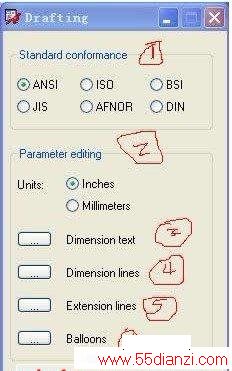

    Dimension/Draft– Parameters，会弹出下图对话框

    1. Standard Conformance是尺寸标注的几个标准。

    ANSI

    AmeriCAN National Standards Institute (default)美国国家标准协会(默认)

    BSI

    British Standards Institute英国工业协会

    DIN

    German Industrial Normal德国工业标准

    ISO

    International Organization for Standardization国际标准化组织

    JIS

    Japanese Industrial Standard日本工业标准

    AFNOR

    French Association of Normalization法国标准化协会

    2.Parameter Editing主要是单位设置，包括Inches or Millimeters

    3.Dimension Text

    点击前面的小方框，会弹出尺寸标注文字设置对话框;

    4. Dimension Lines

    点击前面的小方框，会弹出尺寸标注尺寸线设置对话框;

    5. Extension Lines

    点击前面的小方框，会弹出尺寸标注延伸线设置对话框;

    6. Balloons

    点击前面的小方框，会弹出尺寸标注Balloons设置对话框;
