实物结构图的绘制

　　精确绘制实物结构图，透彻分析其结构原理，用于辅助文字说明，可使文章的表达力得到强有力的支撑，增强文章的可读性；用于电器检修，可对实物的结构特性了如指掌，快捷而准确地排除结构性的故障。
　　
　　本文以开水自动断电开关为例，进行绘制与分析的介绍。
　　
　　一、精确绘制实物结构图
　　

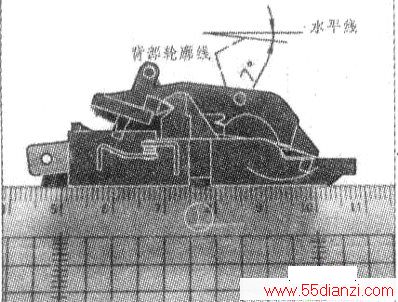

　　1．将开关的侧面向上，并使其紧靠在水平直尺上，用相机拍成图片，插入CAD。其中图1为开关被按下时的状态：图2为开关自动弹开时的状态。先将开关各个构件的轮廓用CAD绘制出来，有些隐藏在开关外壳之内构件，可通过对开关的拆解将其绘制出来，如“拱形弹片”和“导电触点”。另外还要将开关“背部轮廓线”的水平角度测试出来，实测为水平线下70。构件的轮廓线就不必绘制了，但需要将开关“背部轮廓线”的水平角度测试出来，实测为水平线上12°，如图中所示。

　　

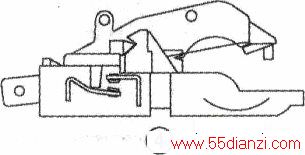

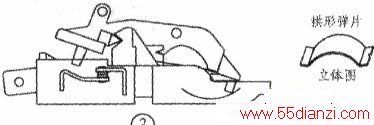

　　2、删除开关的图片，留下来的就是开关被按下时的实物结构图了，如图3所示，其中可以转动的部分在上面，固定部分在下面。将图3复制到图4的位置，用CAD的旋转功能，将可以转动的部分以“转动中心点”（见图5或图6的标注），逆时针转动(70+12=19。)，就变成开关自动弹开时的实物图了。在绘图的过程中，可随时上推鼠标中轮，哪怕是一个很小的线段，也可以放大得很大，使绘图误差大大减小，所以采用这种方式绘制出来的实物图精确度非常高，而且在表现力及针对性等各方面往往比图片还要好。

　　二、透彻分析其结构原理
　　
　　1．用手按下开关时的结构原理。
　　
　　平时开关外壳的前端是弹开的（见图4）．当用手将可转动部分的前端向下按时（见图3），拱形弹簧左端被卡在固定卡槽里（见图中标注），因不能随壳体一起转动，使其受力较大而发生较大的变形，产生较大的反弹力；右端被卡在活动卡槽里，可随壳体一起转动，使其受力较小而发生较小的变形，产生较小的反弹力，二者的合力即为来自拱形弹簧左端反时针的反弹力。在这种反弹力的作用下，按下开关，只要是在水平线之上，随时松手，拱形弹片都可将开关自动反弹回原状。当超过水平线之下，即使松手，拱形弹片不但不会反弹，反而会自动转动，直至转动到最低点，同时，开关还会发出“咔吧”声音。将水平线之上称为“反弹区域”．将水平线之下称为“锁定区域”，由上述对图1和图2“背部轮廓线”水平角度测试可知，反弹区域为水平线上12°；锁定区域为水平线下7°：开关总转动区域即为19°．见图中虚线所示。

　　
　　2．开关自动反弹时的结构原理。
　　
　　当开关进入锁定区域时，后端触头上翘，使导电触点闭合，饮用水开始加热，同时前端触头下压，抵在“带舌碟片”的“舌尖”上，见图7中引线所指。带舌碟片是在双金属碟片冲压成型的基础上，同时又冲压成型出一个“舌尖”来。平时带舌碟片的凸面向下，当饮用水被烧开时，也即水温达到沸点时，带舌碟片就会突然发生翻转，使其凸面向上，但“舌尖”不仅不会随碟片一起翻转，反而会突然产生向上的推力（图4中所示），将前端触头瞬间向上推出锁定区域。如此同时，开关又会发出“咔吧”的响声，开关重返反弹区域，拱形弹片紧接着将开关反弹恢复原状。此时前端触头上翘，后端触头下压，使导电触头断开，切断加热电源，防止出现“干烧”。
　　
　　注意：在开关进入或退出锁定区域时，开关都会发出“咔吧”的响声，这就表明开关的结构动作特别快，这样可以有效地减小电火花对导电触点的伤害，因而几乎所有的开关都必须具有这种“快动作结构”的特性。
