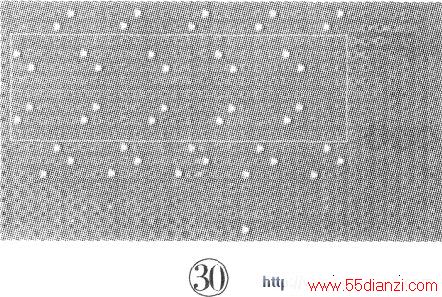

图30显示面：这些孔用废弃的元件剪脚过孔焊接上，高出部分用夹线钳夹除，用锉或砂纸打磨平整

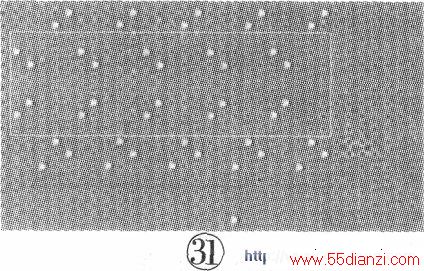

图31背面：把元件剪脚焊接上，高出部分用夹线钳夹除，用锉或砂纸打磨平整

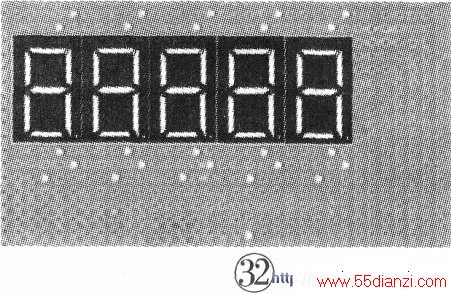

图32显示面：装上晶体管数码管

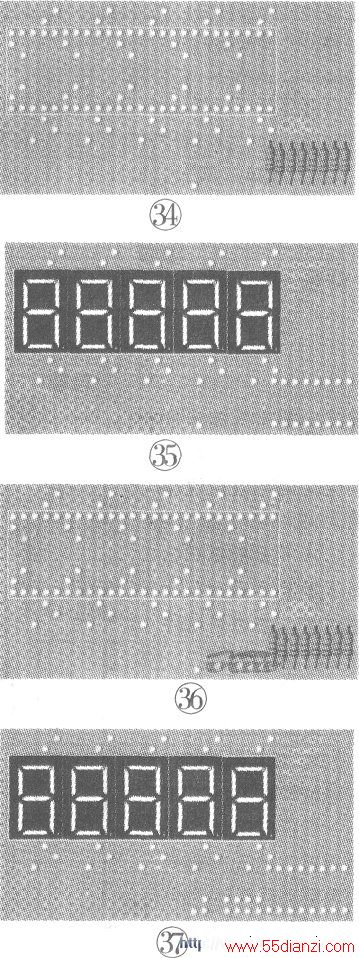

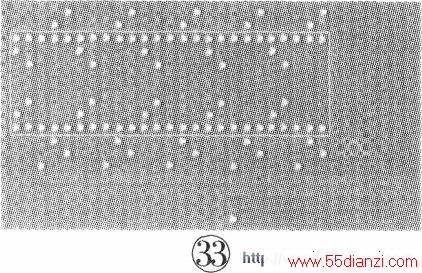

图33背面：焊上锡，注意时间和用锡量！
图34背面：装上电阻图35显示面：焊上电阻，注意锡量、焊接时间图36背面：装上第二组电阻图37显示面焊上。

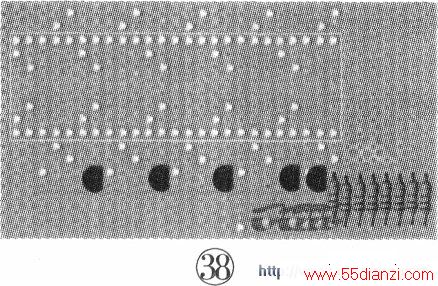

图38背面：装上一组三级管

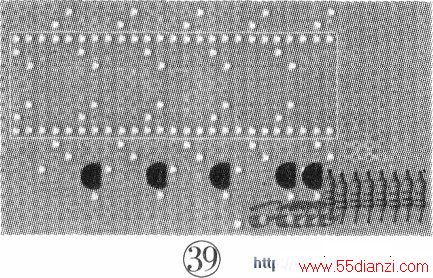

图39背面：焊上每个三级管的一个脚。

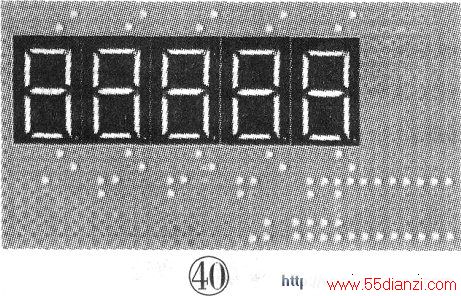

图40显示面：焊上每个三级管的到此为止，用单面可变路万用板模仿双面电路板的显示模块全部结束。
接线从下向上1-8是数据线，9-13是控制线，14是电源正极取出板子四角固定的卡线，用502沿边涂抹即可（注意涂抹量）。
用单面板模仿多层板如果导线不是贯穿的，在起始层焊牢，用锉挫平，以当前层为终点的导线，先焊牢锉平。
以下一层为起点孔连线的导线先焊牢锉平，然后把下一层再加到当前层上，把下～层为终点的导线先焊牢锉平，下一层命名为当前层，凡是不连当前层的过线导线穿孔，进行印刷层焊盘扩孔，如果该孔无用可去除焊盘，以免线路错误，贯穿所有层的最后焊牢锉平。其他方面和单面板、双面板使用方法一样。用单面板模仿多层板能够处理复杂电路应用，这是普通万用板作不到的，通过制作可以学习理解多层板的结构和原理。
总结
可变路万用板有效的解决了普通万用板锡连和飞线的带来的问题，改善了使用的方便性，提高了万用板材的利用率，提出了模仿双面板和多层板的方法，扩展了万用板的使用范围；为电子爱好者和在校学生DIY提供了一个易用，好用的工具，有利于我国电子普及的发展。
