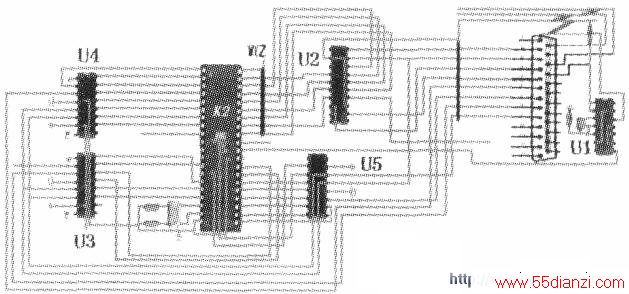

步骤4：画出器件脚的插孔需求行的确定（见图16）核心元件K2占20行．U3和U5与K各有2个连接，采用飞线方式实现连接，K2左下角的晶振占3个孔的位置，为了减少列的占用数，再占用1行，这样K2加上最下面的4条连接线共占25行：U3、U4是16脚元件对齐共占16行，加上U4上面的1条连线和U3下面的1条连线，再加上最下面4条连线共占22行，小于K2占用的行数；U2的数据线左和右各分布4条与K2连线，如果把元件翻转到另一面则左边的4条引线就减少2条连线（如图16）．这样U2就需要12条线了，U2和U5右面引脚到K2右面的连接采用飞线，U5占8行，加上最下面的4条数据线是24行；K1和U1可以一目了然的是不会超过20行；我们利用各部分的结果针对可变路万用板的特点进行综合分析，U2上面超出K2上界2行，通过以上的分析可以确定集成电路部分需要27行，还剩6行用于剩余的普通元件的使用。如果选用33行x52列的可变路万用板，33减27，还有6行的剩余；这样只需验证具有动态调整优势的普通元件占用行数不超过6。
列的确定
U1、U2、U3、U4、U5自身占用4列，K2自身占用6列．U1和K2安装在印刷面，则U1实际需求6列、K2实际需求8列。K2的左面有U4、U3和晶振电容组成，U3、U4引脚连线有两种：
直线引线和飞线，飞线需要占用1列，U3两侧都有飞线占用6列，U4 -侧有飞线占用5列，因为U4和U3位置同列对齐，所以满足二者列需求的最小数是6列；电容体积很小，两个电容并列占2列，晶振需要2列的宽度，这样电容和晶振共占4列；这样加上最左面的4条数据线这样K2左面需求列数为14。在K2的右面，U5有两面飞线的情况占的列数是6，U2只有一边需要飞线站的行数是5，在U2和K2之间有一个排组占1列，U2和排组之间的印刷连接是折线连接的，同行每增加一个折线就增加1列，如果一排折线不同行则可以减少占用的列数，通过移位优化折线只增加了1列；U5和K2间没有排阻和折线，所以取U2到K2的列值9。K1引出的8条数据连接线分别走上端和下端，折线同行不可避免，通过优化得到最小折线列数4，2个排阻占2列，K1两端飞线占4列，4条上折同行线占4列，U1看作普通元件暂不考虑，这样除U2外右边占14列。K2安装在印刷面两边飞线占10列。集成电路构成的线路网络总共占线43列。目前使用了27行43列，选用33x52的可变路万用板比较合适。

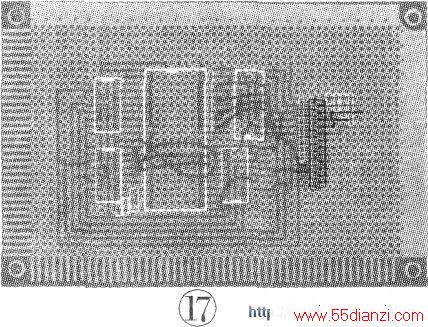

步骤5：画元件的可变路万用板图初步确定主要元件的位置，并按可变路万用板的格式把连线转换成印刷连线，标记元件位置和飞线。（见图17）
步骤6：对元件的可调整部分进行同样的处理普通元件部分(见图18、19)根据集成部分的处理的结果尽量把普通元件部分限制在6行内，增加地线宽度有利于减少电磁干扰，所以为地线提供两排孔宽线。我们要结合已确定的集成电路部分，灵活处理普通元件部分。除了78L05、C13、RP1、RP2、RP3外其它元件的外形都很普通，不必考虑。接下来确定各个普通元件部分和集成元件部分的连接位置和关系，由图中可以看出非集成元件部分和集成元件部分在K2上面连接较多，可以确定普通元件部分在集成元件部分上面。
普通元件部分和集成元件部分的连接图，VPS、VCE采用飞线连接集成部分（暂是省略未画），从图中可以看出普通元件的安排在行上不大于6。K2的下面空间被普通元件有效的利用，既减少行的占用又方便普通元件和集成电路的连接。有效减少行数的方法是尽量把垂直串联连的元件脚用同行的不同列孔来焊接元件，如D3和R10。

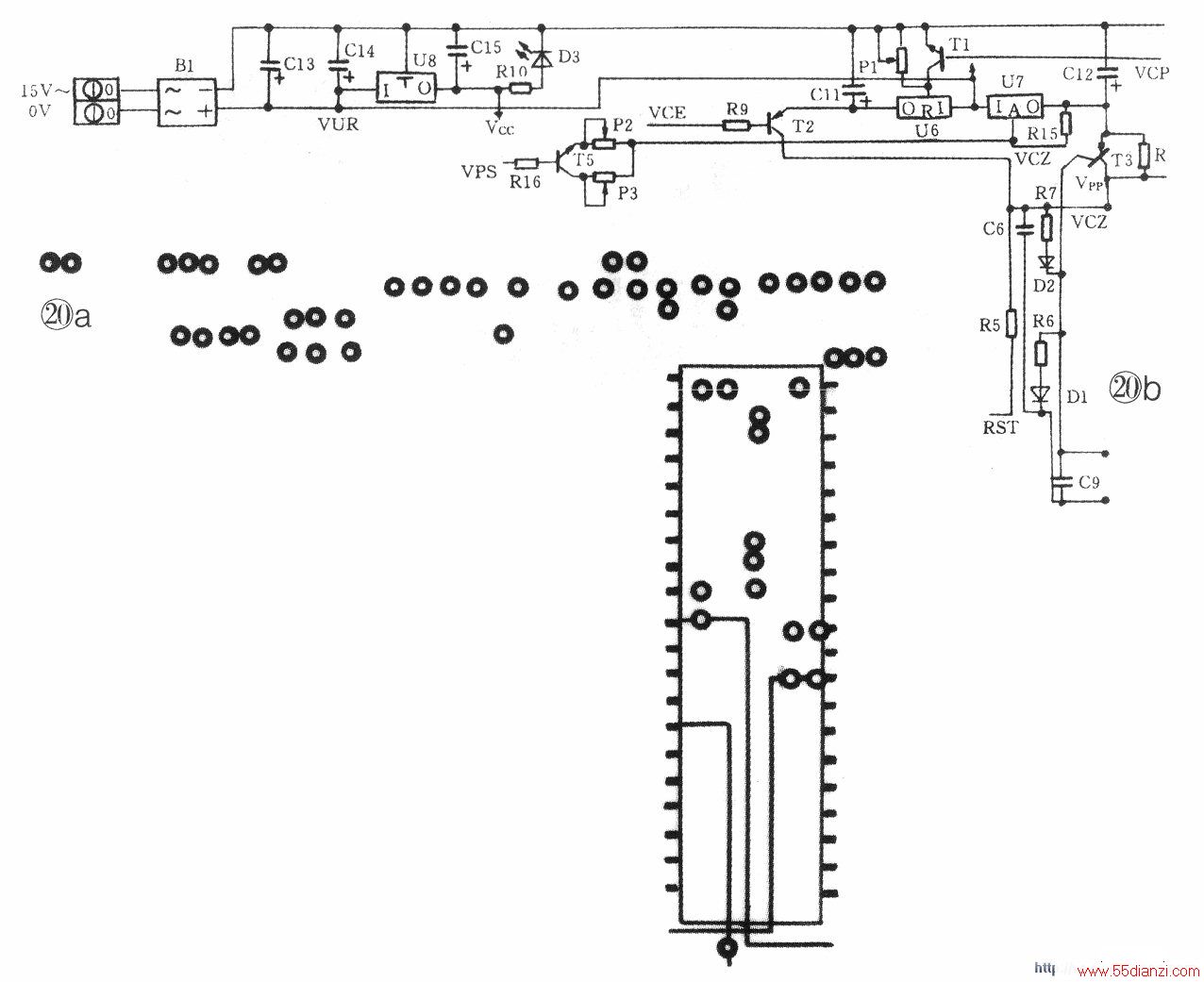

根据上面画好的元件电路图进行可变路万能版的实际转换。以K2为起点，02是个显示状态的红色发光二极管，把其从K1下面移出，并且和D3一起和Kl安装在同一面（见图20）。

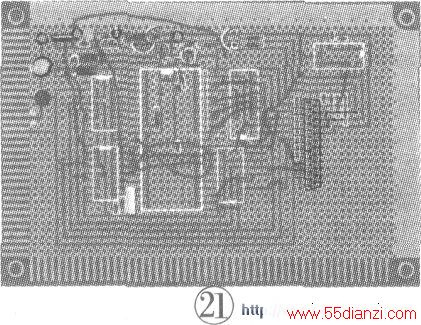

步骤7：调整定型动态调整集成元件和普通元件构成平面孔线图，确定元件的位置，调整部分元件。根据上面实插元件布局调整的位置，用不同颜色标示出那些线是要去处的，那些元件位置和名称以及安插方向。检查线路有无错误，为下一步去除多余连线作准备。（见图21）
步骤8：电路板多余连线的去除去除多余的连线，用4个小钉子把板子固定在较大一块木板上，刻刀边用边在油石上蹭两下，使刀子始终保持最锋利。用刻刀少斜，用边角把印刷连线抢起来去除。

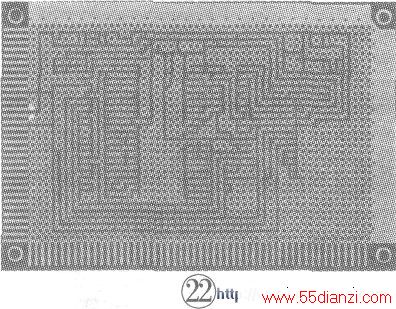

核实线路正确无误，开始插元件锡焊吧。（见图22）

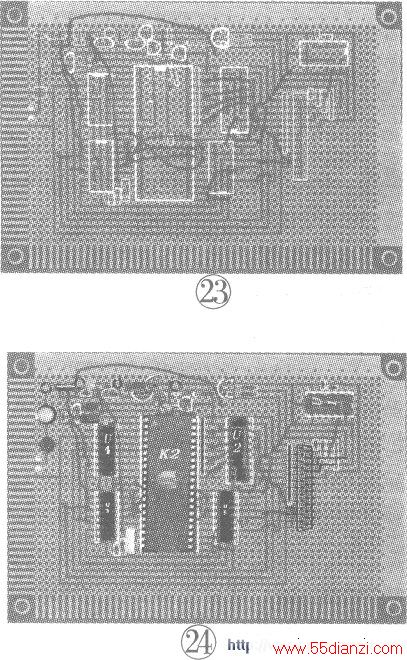

步骤9：安装元件首先安装飞线，再安装集成元件下面的普通元件，剩下的元件先后顺序没有要求。注意：避免元件别装错和元件损坏！（见图23）
元件装完的效果图如图24。
该方法也适用打印上了可变路万用板的纸或手工画了格子的纸上，然后再在可变路万用板上标示、刻除即可！
三、可变路万用板双面板及模仿双面和多层板
用单面板模仿双面取两块万用板，非印刷面合在一起，调整使所有孔，孔都相对；过孔用平时剪下的元件脚两端焊接实现通路（真是废物不废，对环保和资源小贡献）。
下面介绍具体操作过程：
步骤1：两块平整的万用板，非印刷线路面合在一起，孔孔对准固定；如果把板子插槽用时应先切除任意一块的一个边，避免双板过厚插不进去。
固定板子的方法可以任选其一：
1、瞬间强力502胶粘（注意量）2、板子四角固定用直径相等的孔螺钉罗帽固定3、四个角的线路孔用元件剪脚线穿过，握弯两端卡住（如果确信四个角孔不会用到可以用锡早死）4、可用胶纸环粘四边固定（通常孔孔相对时，边边是对齐的）。
步骤2：金属化孔径实现的方法1、当有元件穿过时两端焊接2、当无元件穿过时用剪下的元件脚两端焊接。
步骤3：为了进一步节省空间，当一面穿过的孔是另一面的连线时，把孔用刀作大避免接触即可。
步骤4：当另一面的无连线时，把孔用刀扩大避免接触或截断孔连线即可，切记集成电路模块下的部分处理。
步骤5：其它每个面的处理方法同单面。

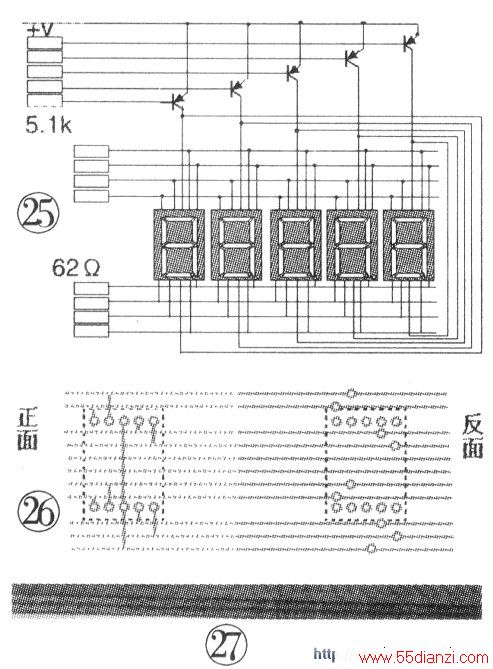

5位晶体数码管的显示电路（见图25）说明：5位晶体数码管的显示电路，用到了单面模仿双面的东西。
如图26所示，把晶体数码管相同的引脚从正面联到反面对应的数据线上的孔处，用导线两面焊接。下面具体介绍如何制作：
两块背靠背拼在一起，使所有孔对齐，用废弃元件脚串四个孔，两端握弯实现固定。(图27)这一面命名为显示面，去除了不需要的连线的显示面如图28。
这面相对于显示面就命名为背面，背面是用透视的角度来描述的，去除了不需要的连线的背面如图29。
图29背面和显示面的孔是一一对应关系。
