如何在PADS中添加表面型测试点

在PCB 设计中，我们经常需要对某些信号线增加一些测试点，以便在产品调试中对其信号进行测试。在PADS Layout（POWERPCB）中添加测试点时，默认的是以标准过孔STANDARDVIA 作为测试点，但这是通孔方式的测试点，为了节省测试点所占用的PCB 空间，高密度布线中我们更需要表面形式的测试点。这时我们可以按以下方法来添加表面型测试点：

一．在PADS Layout（PowerPCB）中添加表面型测试点

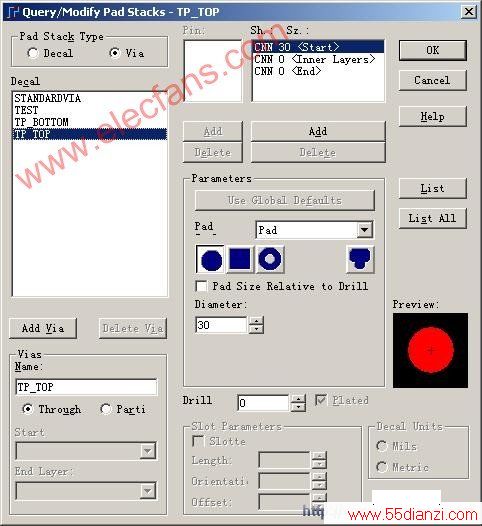

1．首先在菜单Setup > Pad Stacks 中添加新的过孔（通孔）类型，把钻孔Drill设为0，欲加的测试点所在层（例如TOP 层）半径设为合适的大小，其它层半径设为0，这样就得到一个表贴的过孔类型，取个名字（例如为TP_TOP和TP_BOTTOM 分别为顶层和底层的类型）保存，如下图所示。

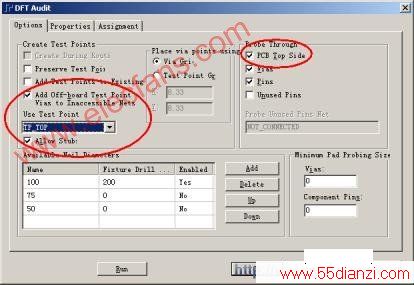

2．在菜单栏选择Tools > DFT Audit…，打开对话框，在左边的Use Test Point 下拉框中选择需要的测试点类型，如TP_TOP，在右上角勾选PCB Top Side 选项。

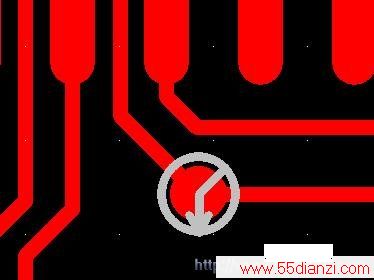

3．点击工具栏中的DESIGN 图标 ，然后选择添加测试点图标 ，然后在PCB 板上需要添加测试点的走线或者焊盘上，点击添加测试点即可，如下图所示。


二．在PADS Router（BlazeRouter）中添加表面型测试点
我们也可以在PADS Router（BlazeRouter）中添加表面型测试点。
1． 要在PADS Router 中添加测试点必须先在PADS Layout（PowerPCB）中增加好相应的表贴过孔类型，如上面增加TP_TOP 和TP_BOTTOM 测试点的方法。

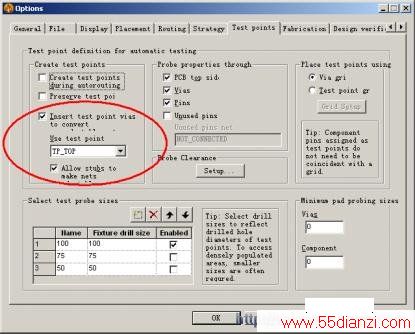

2． 然后在PADS Router 的菜单项Tools > Options > Test Points 选项页中进行如下设置。

注：测试探头的Fixture drill size 参数不要太大，否则可能因为违背设计规则而放不下测试点。

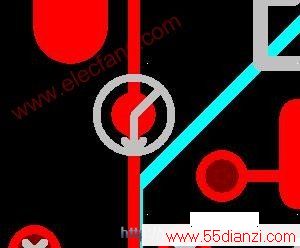

3． 点击工具栏中的Route Editing 图标 ，然后选择添加测试点图标 ，由于点击此按钮后，系统将选择目标自动过滤为过孔和焊盘，因此为了可以在走线上增加测试点，我们必须先点击鼠标右键选择Select Anything，然后在PCB板上需要添加测试点的走线或者焊盘上，点击添加测试点即可，如下图所示。

注：这里的TP_TOP 举例只针对TOP 层的测试点设置，BOTTOM 层的测试点添加方法类似，注意在选项中选择TP_BOTTOM 类型。
