多极功率管A类最佳负载及特点

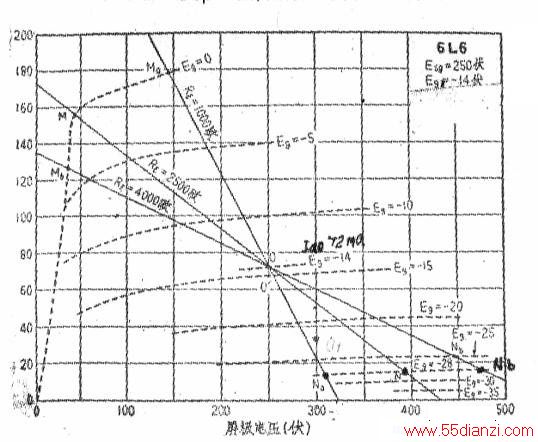

　　多极管工作点选取和最佳负载线的作法已如上述。下图中以束射功率管6L6为例，给出三条负载线及计算结果以显示其规律。6L6的工作状态是：板压Ua、第二栅电压Usg-Ua=250V，Ug1=-14V，lao=72mAo利用上节方法读取三条负载线上数据，并得出计算结果如下：（以下各点数据读出值省去，直接将计算结果列出）。
　　
　　①RCA公司推荐的MON负载线：负载阻抗25000．输出功率6.5W．THD%=10%
　　
　　②试验低负载1000Ω MaONa负载线负载阻抗1006Ω，输出功率3.4W，THD%=14.36％。
　　
　　③试验高负载3717Ω，输出功率5.94W，THD%=0.4%
　　
　　可见多极管当负载阻抗高于最佳负载时，输出功率虽有降低，但可以有更小的谐波失真。输出阻抗低于最佳负载时，输出功率大幅降低的同时，非线性失真也急剧增大，所以此种应用方式在多极管中应力求避免，而应以宁大勿小的原则选择最佳负载值。
