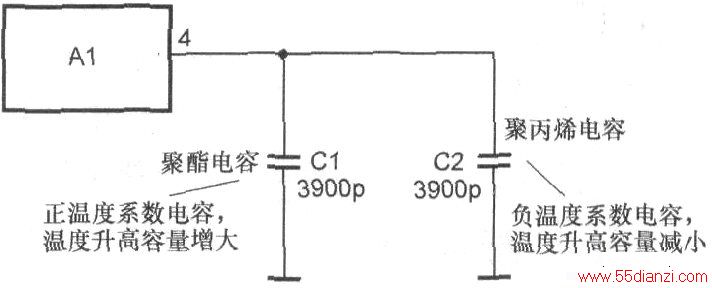

如上图所示是两个容量相等的温度互补小电容并联电路，是彩色电视机行振荡器电路中的行定时电容电路。电路中，集成电路A1的4脚与地之间接有定时电容C1和C2，C1的容量等于C2的容量。
其中，C1是聚脂电容，是正温度系数电容；C2是聚炳烯电容，是负温度系数电容。
1．识图信息的捕捉方法
在这一电路中存在下列几点有益的识图信息，对电路工作原理分析中有用，甚至起着关键性作用。
(1)Cl和C2两只电容的容量
(3900p)相等，而且Cl和C2是并联电路，显然电路中不直接用一只2×3900p电容是另有目的，这也是电路分析中的关键所在。
(1)在电路图中的Cl和C2旁分别标出了电容器的类型，即C1是聚脂电容，C2是聚丙烯电容，这已明显地出给了电路分析的有用信息，必须通过查找资料了解这两种电容在特性上有何不同点。
2．-个重要因素
如果能够了解彩色电视机行振荡器电路中对行定时电容电路温度要求就能找到电路分析的出发点，对定时电容的要求是温度稳定性好。
由于定时电容的容量大小决定了行振荡器的振荡频率，所以要求定时电容的容量非常稳定，不随环境温度变化而变化，这样才能使行振荡器的振荡频率非常稳定。
综上所述，这～电路应该从温度补偿角度出发，进行C1和C2并联电路的分析。
3．掌握准备知识的重要性
分析这一电路工作原理要了解电容器的温度系数概念，通过这一电路的分析再次说明了一个道理：全面掌握元器件特性对电路分析的重要性。
电容器的容量大小与温度有关，容量与温度之间关系用温度系数来表示，有正和负温度系数两种。所谓正温度系数的电容，当温度升高时其容量要增大，当温度下降时其容量要减小；对负温度系数的电容而言，当温度升时其容量是减小，当温度升高时其容量为增大。
4．电路分析方法和思路
电路中，C1和C2并联，其总电容C=C1+C2。当工作温度升高时，C1的容量在增大（正温度系数电容），而C2的容量则在减小（负温度系数电容），由于一个容量在增大而另一个在减小，所以总容量基本不变。
同理，在温度降低时，一个电容的容量在减小而另一个在增大，总的容量基本不变。电路中采用正、负温度系数的电容并联后，进行了温度互补，达到稳定振荡频率，实现温度补偿目的。
5．电路分析方法提示
(1)在这一电路工作原理分析过程中，如果不了解不同材料的电容器具有不同的温度特性，那么电路就无法分析，也无法理解为什么要使用两只小电容进行并联，所以电路中分析中了解电子元器件特性显得相当重要。
(2)在振荡器电路中，定时电容的容量大小就决定了振荡器的振荡频率，当定时电容器的容量因为温度的变化而大小改变时，振荡器的振荡频率就不会稳定。在有些场合下的振荡器要求有非常高的温度稳定性，这时就要加温度补偿电路。有的振荡器电路没有太高的温度稳定性要求，这时可以不加这类温度补偿电路。
(3)温度互补的情况在多种电路分析中时常运用，不仅是两只不同温度系数的电容器之间具有温度的互补特性，其他电子元器件之间也有温度互补特性，例如三极管偏置电路中也有这种温度补偿电路。
