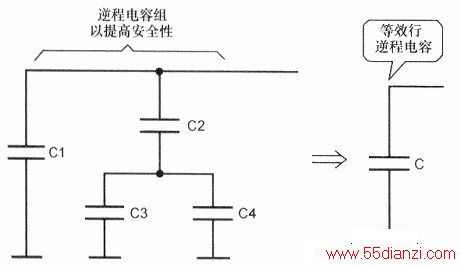

如上图所示是多个小电容串并联电路,这是电视机行扫描输出级的逆程电容电路。电路中,C3与C4并联后与C2串联,然后再与C1并联。这几个电容经串联、并联后总的等效电容是行逆程电容,见电路中的等效电路,这一电路中的每一个电容器都是行逆程电容的一部分。
1.了解电路背景知识
行扫描电路中,行逆程电容不能开路,否则高压会升高许多而造成打火现象,所以在行逆程电容电路的设计时采取了安全措施,这就出现了如上图所示的多只电容串联、并联的电路。如果不了解这一点,就很难解释清楚为何行逆程电容电路要如此复杂。
2.电路分析方法和思路的展开
如果电路中只采用一只电容器作为行逆程电容,万一该电容出现开路故障,则高压将升高许多。在采用了图中这样有许多电容串联、并联形式的电路后,即使其中的一个电容出现开路故障,还有其他电容在工作,不会造成高压升高许多的现象。分析这一电路时可以假设某只电容开路,然后再进行行逆程电容电路的分析。例如,电容C1开路,此时电路中的C2、C3和C4仍然在工作。虽然C1开路后总的行逆程电容容量下降了,高压有所上升,但是还有其他电容在工作,高压不,会上升到非常高的程度,这时对电路的危害性不大。
同理,当电容C2开路时,C3和C4也不能工作,但是C1仍然工作。通过这种电容串联和并联的设计,比较好的保证了行逆程电容不会全部开路,所以这种电路设计的目的是为了提高电路工作的安全性。
