对于标出容量的贴片陶瓷电容,其容量的标识码一般由一个或两个字母及一位数字组成。

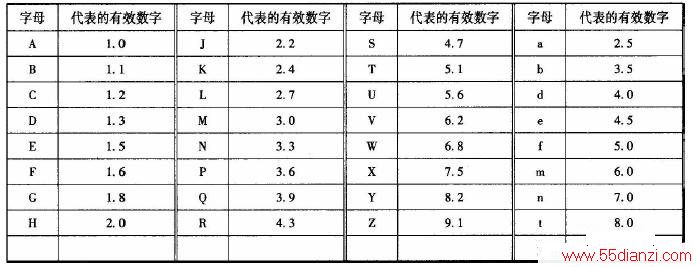

当标识码是两个字母时,第一个字母标识生产厂商代码。例如,当第一个字母是K时,表示此陶瓷电容是由Kemet公司生产的。三位代码的第二个字母或两位代码的第一个字母代表电容器容量中的有效数字,字母与有效数字的对应关系见表3-5。代码中最后的数字代表有效数字乘以10的幂次,最后计算结果得到的电容量单位为pF。例如,当贴片电容上的标识是s3时,查下表可知“s”所对应的有效数字为4.7,而“3”表示103,因此,s3表示此电容的容量为4.7×103pF或4.7nF,而制造厂商不明。又如,某贴片电容上的标识为KA2,K表示此电容由Kemet公司生产,A2表示容量为1.0×102 pF,即100 pF。
有些贴片陶瓷电容的容量采用三位数表示,单位为pF。前两位为有效数字,后一位为有效数字乘以10的幂次。若有小数点,则用P表示,如1P5表示1.5pF,100表示10pF等。误差用字母表示,c为±0.25pF,D为±0.5pF,F为±1%,J为±5%,K为±10%,M为±20%,I为±20%~80%。
