负温度系数热敏电阻也称为NTC热敏电阻器,在电路中用作温度补偿和温度控制的感温元件,还可以用在温度测量上来检测相应物理量的传感器及无触点开关。负温度系数的热敏电阻应用较多,应用于电冰箱、空调器、微波炉、电烤箱等家电中。
MF11型普通用负温度系数热敏电阻,主要在半导体收音机及电视机电路中作温度补偿用。

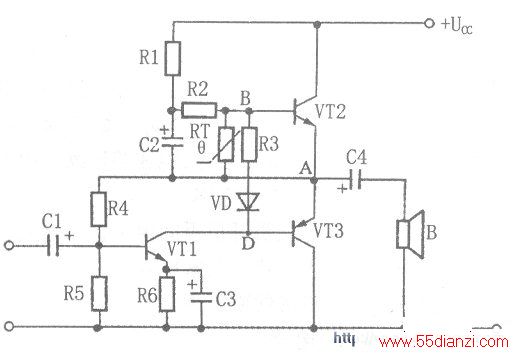

负温度系数的热敏电阻的补偿电路如下图所示。
将负温度系数的热敏电阻紧贴在被补偿的三极管外壳上,当三极管的电流增大,外壳温度升高,使热敏电阻器的阻值减小,热敏电阻两端的电压减小,供两个三极管的偏压也减小(偏置电流减小),使三极管的集电极电流不再随温度升高而电流增大,因此进行温度补偿来提高三极管工作稳定性。
