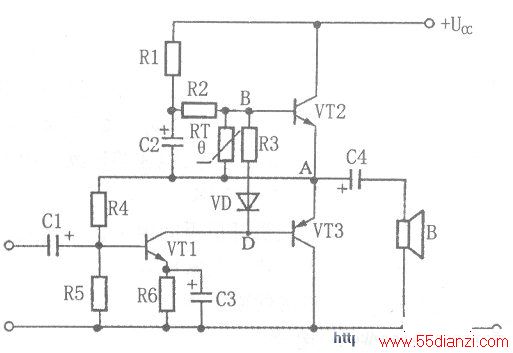

在设计电路时,负温度系数的热敏电阻可按普通电阻来选用。将负温度系数的热敏电阻并接在普通电阻上形成如三极管的偏置电路,在下图中,将R4换为可调电阻,调整R4使A点对地的电压为l/2Uce之后,再将R3换为可调电阻,调节R3使VT2或VT3集电极电流为该电路设计的静态电流(调试时不允许B、D两点间断路)。
