TFT液晶显示屏基本结构

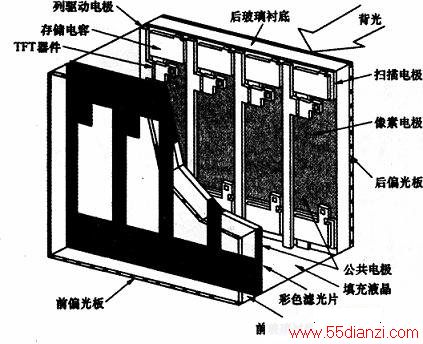

　　TFT液晶显示屏局部结构示意图如下图所示。
　　
　　TFT液晶显示屏是一种薄形的显示器件，它由前后两块相互平行的透明玻璃（衬底）构成，玻璃衬底间充满了TN型液晶体，四周密封组成了一个扁平状的盒形密封体。在TFT液晶显示屏的后玻璃上蚀刻有许多TFT器件，每个TFT的漏极D连接到后玻璃上一定面积的导电区，作为像素电极。将同一行像素上的TFT器件的栅极G连接起来，形成行电极（扫描电极）；将同一列像素上的场效应管源极S连接起来，形成列驱动电极（数据电极）。在TFT液晶显示屏的前玻璃上，分布着像素的另一个电极。所有这些电极全部连接在一起，形成一路电极，称为公共(Common)电极。
