(1)液晶电容和存储电容
根据TFT液晶屏的结构可知，在上下两层玻璃间夹着液晶，液晶是容性材料，其等效电容一般称为液晶电容CLC，它的大小约为0.1 pF，但是实际应用上，这个电容并无法将电压保持到下一次再更新画面数据的时候，也就是说当TFT对这个电容充好电时，它并无法将电压保持住，直到下一次TFT再对此点充电的时候（以一般60 Hz的画面更新频率，需要保持约16 ms的时间），这样一来，电压有了变化，所显示的灰阶就会不正确，因此，一般在面板的设计上，会再加一个储存电容CS（一般由像素电极与公共电极走线形成），其容量约为0.5 pF，以便让充好电的电压能保持到下一次更新画面的时候。
(2)薄膜晶体管(TFT)
薄膜晶体管简称TFT器件，也称TFT开关管，它是基于场效应管的原理制作而成的，也就是说，TFT器件是一种利用电场效应来控制电流的管子。因为参与导电的只有一种极性的载流子，所以，TFT器件是一种单极性器件。TFT器件也有3个电极，即源极S（相当于三极管的E极）、栅极G（相当于三极管的B极）和漏极D（相当于三极管的C极）o但二者的控制特性却截然不同，三极管是电流控制器件，通过控制基极电流达到控制集电极电流或发射极电流的目的，即需要信号源提供一定的电流才能工作，因此，它的输入电阻较低；TFT器件则是电压控制器件，它的输出电流决定于输入电压的大小，基本上不需要信号源提供电流，所以，它的输入阻抗很高。此外，TFT器件还具有开关速度快、高频特性好、热稳定性好、噪声小等优点。

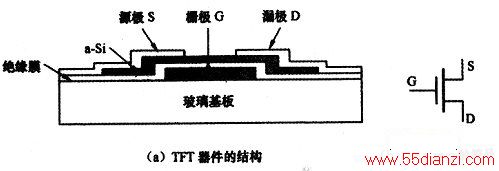

TFT器件主要有a-Si（非晶硅）和P-Si（多晶硅）两种，其中，P-Si（多晶硅）处于起步和发展阶段，a-Si则应用比较广泛。下图所示是a-Si非晶硅TFT器件内部结构示意图和电路符号。
TFT器件工作时，像一个电压控制的双向开关，当栅极G不施加电压时，TFT器件处于截止状态（关断状态），即源极S与漏极D不能接通，此时栅极G与源极S（或漏极D）之间的电阻称为关断电阻Roff。由于栅极G的漏电流极小或没有，所以，ROFF非常高，一般为10(7)Ω以上。
当在栅极G上施加一个大于其导通电压的正电压时，由于电场的作用，TFT器件将处于导通状态，即源极S与漏极D接通，此时源极S与漏极D之间的电阻称为导通电阻RON，它随栅极电压的增加而减小。
对于TFT器件，其源极S和漏极D特性一样，功能可以互换，源极S和漏极D之间电流方向随它们之间电场方向的变化而变化。源极和漏极是在应用电路中被定义的，一般将输入信号端称为源极S，将输出信号端称为漏极Do在TFT液晶显示屏中，一般将接数据驱动器端接TFT器件的源极S，像素端接TFT器件的漏极D。
(3)像素电极和公共电极

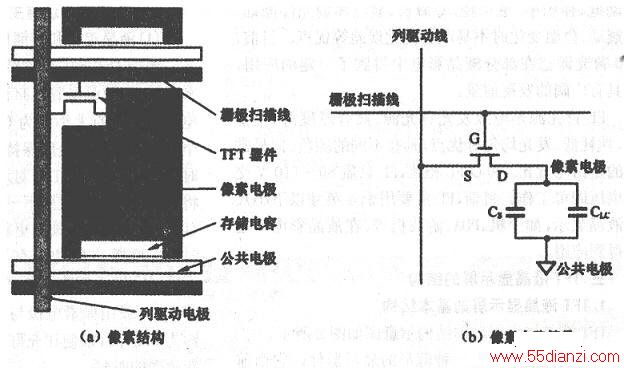

像素电极分布在后玻璃上，公共电极分布在前玻璃上，它们共同构成像素单元。像素电极、公共电极，再加上TFT器件，就构成了一个像素单元（也称子像素）。下图所示为一个像素单元的结构及电路符号示意图。
(4)行电极与列电极

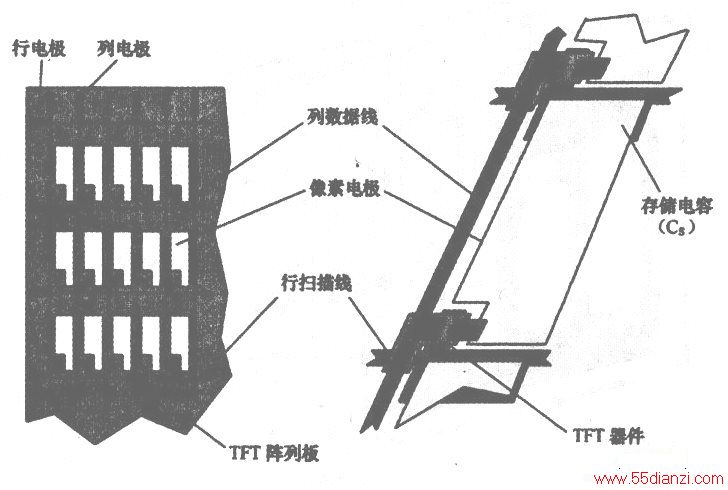

从驱动方式上看，TFT液晶屏将所有的行电极作为扫描行连接到栅极驱动器上，将所有列电极作为列信号端连接到源极驱动器上，从而形成驱动阵列，如下图所示。
(5)配向膜

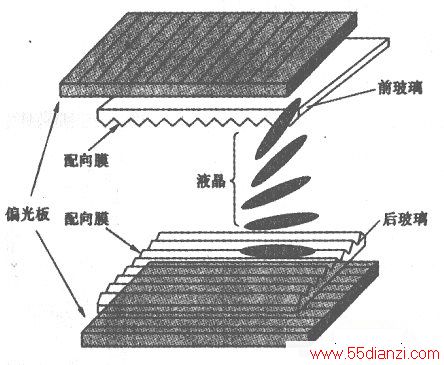

我们知道，液晶前后（或上下）两层玻璃主要是用来夹住液晶的，后层玻璃上有薄膜晶体管(TFT)，而前层玻璃则贴有彩色滤光片。但这两片玻璃在接触液晶的那一面并不是光滑的，而是有锯齿状的沟槽，如下图所示。设置这个沟槽的主要目的是使线状的液晶分子沿着沟槽排列，如此一来，液晶分子的排列才会整齐。
因为如果是光滑的平面，液晶分子的排列便会不整齐，造成光线的散射，形成漏光的现象。在实际的制造过程中，并无法将玻璃做成如此的槽状分布，一般会先在玻璃表面涂敷一层PI (Polyimide)，再用布摩擦，好让PI的表面分子不再杂散分布，依照固定而均匀的方向排列。而这一层PI就叫做配向膜，它的功用就像玻璃的沟槽一样，提供液晶分子呈均匀排列的接口条件，让液晶依照预定的顺序排列。
(6)彩色滤光片

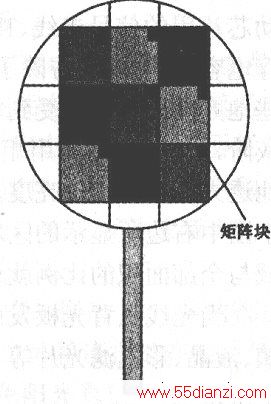

如果拿着放大镜靠近液晶彩电显示屏，会发现下图中所显示的样子。
我们知道，红色(R)、蓝色(B)以及绿色(G)是所谓的三原色（又称为基色），也就是说，利用这3种颜色，便可以混合出各种不同的颜色，电视和显示器就是利用这个原理来显示出色彩。我们把RGB3种颜色分成独立的3个单元，各自拥有不同的灰阶变化，然后把邻近的3个R、G、B显示单元当作一个显示的基本单位——像素点(Pixel)，这一个像素点就可以拥有不同的色彩变化了。
在图中，每一个RGB点之间的黑色部分，就叫做矩阵块(BlackMa-trix)，矩阵块主要是用来遮住不打算透光的部分，比如一些ITO的走线，或者是TFT的部分，这也就是为什么在图7中每一个RGB的亮点看起来并不是矩形，在其右上角也有一块被矩阵块遮住的部分，这一块黑色缺角的部分就是TFT的所在位置。

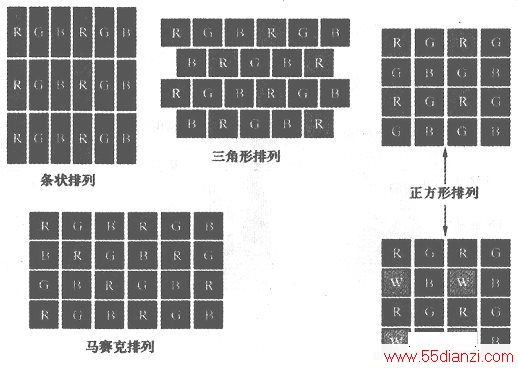

下图所示是常见的彩色滤光片的排列方式。条状排列最常使用于OA的产品中，也就是我们常见的笔记本型电脑或桌上型电脑显示器等。为什么这种应用要用条状排列的方式呢？原因是现在的软件多半都是窗口化的接口，也就是说，我们所看到的屏幕内容就是一大堆大小不等的方框所组成的，而条状排列恰好可以使这些方框边缘看起来更笔直，而不会有一条直线看起来有毛边或是锯齿状的感觉。
但是，如果是应用在液晶彩电等产品上，就不一样了，因为电视信号多半是人物，人物的线条不是笔直的，其轮廓大部分是不规则的曲线，因，此一开始，液晶彩电的都是使用马赛克排列（或称为对角形排列），不过最近的液晶彩电产品多已改进到使用三角形排列。
除了上述的排列方式之外，还有一种排列，叫做正方形排列，它跟前面几个不一样的地方在于，它并不是以3个单元来当作一个像素点而是以4个单元来当作一个像素点，4个单元组合起来刚好形成一个正方形。
对于一个分辨率为1366×768的显示画面，表示显示屏可以显示768行、1 366列，共可显示1366×768=1049088个像素点，因为每个像素点都由R、G、B3个像素单元构成，分别负责红、绿和蓝色的显示，所以总共约有1366×3×768=3147264个基色像素单元，因此，在标示显示屏分辨率时，1366×768也可以写成1366×3×768或1 366×RGB×768。为了显示正常的彩色，3147264个基色像素单元需要3147264个TFT场效应管进行控制。
(7)框胶和填充物(SPACer)
框胶围绕于液晶屏四周，其作用是让液晶面板中的上下两层玻璃能够紧密黏住，将液晶分子框限于面板之内。而填空物主要是提供上下两层玻璃的支撑，它必须均匀地分布在玻璃衬底上，不然，一旦分布不均，造成部分填空物聚集在一起，反而会阻碍光线通过，也无法维持上下两片玻璃的适当间隙，造成电场分布不均的现象，进而影响液晶的灰阶表现。
