分频电路中分频电感电路分析方法及思路

　　1．单6dB二分频扬声器电路

      如上图所示是单6dB二分频扬声器电路，它是在前一种电路基础上在低音扬声器回路中接入了电感L1，通过适当选取L1的电感量大小，使之可以让中频和低频段信号通过，但不让高频段信号通过，这样更好地保证了BL1工作在中频和低频段。

　　这种电路在高音和低音扬声器回路中各设一只衰减元件，为6dB型。

　　2．单12dB型二分频扬声器电路

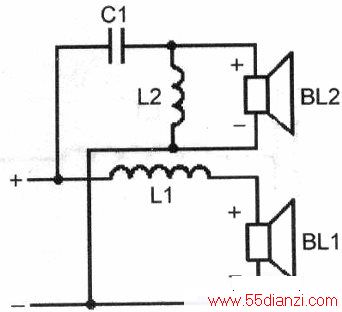

     如上图所示是单12dB型二分频扬声器电路，它是在前一种电路基础上在高音扬声器上并接一只电感L2，通过适当选取L2的电感量大小，让L2将中频和低频段信号旁路，这样高音扬声器回路有两次选频过程：一是分频电容C1，二是分频电感L2，使BL2更好地工作在高频段。
