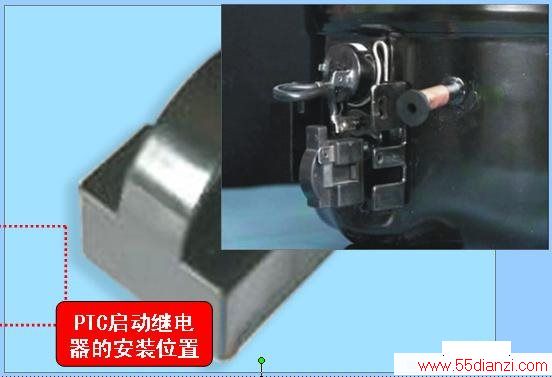

PTC继电器使用一个正温度系数的陶瓷芯片，该电阻在常温下为规定的较低阻值。通电后，PTC芯片产生热量，在很短的时间内温度迅速提高，其电阻值随之急剧上升，使马达起动回路中的电流降到一个很低的值（这个低电流可维持PTC芯片始终在高温高阻状态），这时马达起动步骤完成。当马达停止运行，冷却一段时间之后，（一般在25℃的环境温度下，3分钟左右）PTC芯片的电阻值会降回它的初始值，这样继电器就为下一次起动做好准备。PTC起动继电器特别适合于密封压缩机的起动，通常使用于电冰箱，冷藏柜和类似的商业制冷需求场所。
⒈ 压缩保护电路的工作过程是：由于PTC启动器在常温下电阻值较小，只有15～40Ω。当接通电源时，启动绕组和运转绕组同时接通，压缩机启动工作。同时由于启动电流极大使PTC元件的温度迅速上升，电阻值急剧增大到原来的几千倍，电流急剧减小，几乎无电流从启动绕组中流过，可视为开路。而运转绕组继续运行。而PTC元件中有极小电流维持高阻状态。完成启动过程。
⒉ PTC启动器具有无运动部件、无噪声、无电弧、寿命长、价格低、对电压波动适应性强等特点，它的启动特性取决于其自身的温度变化。因此再次启动需要间隔5min以上。
