因以前压机多使用PTC启动器,判断PTC启动器是否好坏可以用万用表测试阻值判定,但目前很多压机使用为无功耗启动器(TSD等),不能通过测试阻值等方法判定启动器是否好,所以需要一个简便方法使用PTC替代无功耗启动器(TSD等),对压机进行快速测试,以便快速判断压机和无功耗启动器(TSD等)是否合格。
1.所需元件
冰箱电源线一根,PTC启动器一个,保护器一个,插头两个。

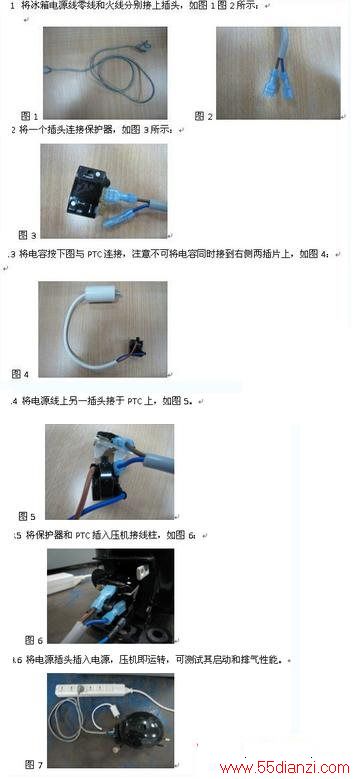

2.电器件连接
3、说明
应尽可能选配适宜型号的PTC和保护器;冰箱电源线仅使用了火线和零线两根,未使用接地线,如需要可以将接地线到连接压机上的接地端子;如果不连接地线,测试压机前应先测量压机绝缘电阻,即测试压机接线柱和接地端子之间的阻值,阻值应大于50兆欧,否则,不要启动压机。另外,判定压机是否启动时不要使用手掌去摸压机,要用手背轻贴在压机侧面。
电容连接PTC启动和运行端的棕色和蓝色线可以互换,电源线连接保护器和PTC的棕色和蓝色线也可互换。
备注:目前涉及使用无功耗启动器压机如下(后续有可能增加):
恩布拉科: EM2C 系列 目前海尔使用EM2C32
EMX 系列 目前海尔使用 EMX40
加西贝拉: NB系列 目前海尔使用NB1080Y
黄石东贝 LJ系列 目前海尔使用LJ76CY
