单稳态电磁阀

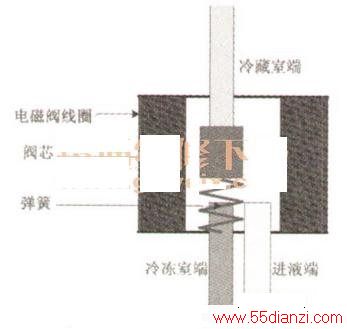

　　单稳态电磁阀供电为220V交流电，阀体内部设有整流电路。在加电时，阀芯克服弹力的作用，向下移动，封住冷冻室端口，液体进口端与冷藏室端连通，如下图所示；不加电时，阀芯在弹簧的作用下，向上移动，封住冷藏室端口，液体进口端与冷冻室端连通。

　　从上述分析可知，在单稳态电磁阀中，若要实现阀芯的转换并维持其状态，则必须给线圈持续加电。因此，单稳态电磁阀具有功耗大、噪音大的缺点。
　　

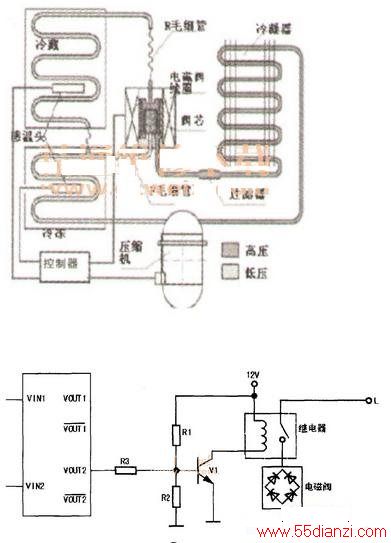

　　一款海信多温室冰箱的管路系统如上图所示，其单稳态电磁阀驱动电路如上图所示。冰箱刚开机时，三极管V1基极得到高电位，三V1导通，继电器吸合，电磁阀加电工作，制冷剂从冷藏室流向冷冻室。当冷藏室的温度达到设定温度时，主控板输出低电平信号，V1截止，继电器断开，电磁阀停止供电，阀芯在弹簧的作用下切换，制冷剂只流向冷冻室。当冷冻室温度达到设定温度时，压缩机停机。

　　二次开机时，主控板判定各温区温度，视冷藏室温度情况判定是否给电磁阀上电。
　　
　　由于单稳态电磁阀内置桥堆，因此无法通过测量线圈的直流电阻来判定电磁阀的好坏，这时可通过强制供电来检测电磁阀好坏，具体方法如下：在下图所示驱动电路中，给V1的基极加上正偏电压，即找一只4.7kΩ的电阻，一端接12V电源正极，另一端触发三极管基极，听电磁阀内是否有“咯哒”的转换声，如果没有，表示电磁阀阀芯卡死或线圈损坏；如果有，表示电磁阀无故障。
