断电延时型时间继电器动作原理

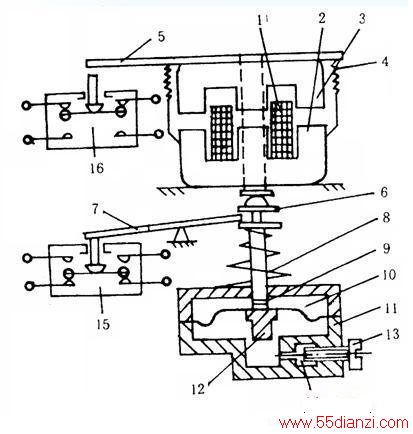

 断电延时型时间继电器动作原理如下图所示：

　　1、线圈
　　
　　2、铁心
　　
　　3、衔铁
　　
　　4、反力弹簧
　　
　　5、推板
　　
　　6、活塞杆
　　
　　7、杠杆
　　
　　8、塔形弹簧
　　
　　9、弱弹簧
　　
　　10、橡皮膜
　　
　　11、空气室壁
　　
　　12、活塞
　　
　　13、调节螺杆
　　
　　14、时气孔
　　
　　15、16微动开关
