ST3PF断电延时型时间继电器，采用双稳态极化电磁继电器(又称为2绕组闭锁型继电器)G6AK-274P(工作电压：DC24V)来完成和满足其触点转换要求。该继电器内部拥有置位线圈S和复位线圈R．是一种可以保持置位状态或复位状态的闭锁结构继电器。当置位线圈S中有电流流过时，使动合触点组闭合和动断触点组断开，从而完成触点转换，此时如果置位线圈S断电，触点的状态也不会发生改变，保持置位状态。当断电延时结束后，此时复位线圈R有电流流过（置位线圈已无电流），最终使闭合的动合触点断开、断开的动断触点又重新闭合，触点恢复到初始状态。
断电延时继电器由5部分组成：1．断电延时继电器电源部分（经降压、整流、滤波以提供断电延时继电器内置双稳态极化电磁继电器S置位线圈工作电压）；2．二次电源部分（为断电后延时部分与双稳态极化电磁继电器R复位线圈供电）；3．延时工作部分（CMOS计数分频集成电路）；4.驱动部分：5．执行继电器部分。

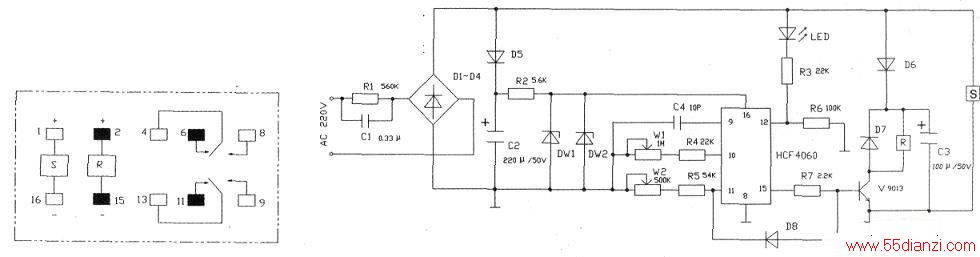

ST3PF断电延时型时间继电器电路见附图。
AC220V通过电容C1、R1交流降压，D1、D2、D3、D4全波整流，得到32V的电压，2绕组闭锁型S置位线圈得电工作，触点4与8,13与9由截止转为导通状态。
同时LED发光二极管发亮。整流后的电源，一路经D5给C2充电至42V，经R2降压、DW1、DW2稳压，输出6V的电压，给HCF4060集成电路供电。另一路经D6给C3充电至42V。C2、C3所充的电，作为二次电源供断电后延时电路和双稳态极化电磁继电器R复位线圈工作所用。
延时电路由HCF4060、C4、W1、R4、W2、R5构成，延时设定由W1、R4与C4来设定。当接通电源时HCF4060的12脚为高电平，计数器清零，15脚为低电平，驱动兰极管V处于截止状态，双稳态极化电磁继电器R复位线圈不工作。
当工作电源AC220V断电时，则进入相应的断电延时工作状态。双稳态极化电磁继电器置位线圈S断电，LED发光二极管灭．HCF4060的12脚变为低电平，使延时电路延时开始，这时C2所充的电，支持延时电路工作，到达延时时间后15脚变为高电平，驱动三极管V处于导通状态，C3所充的电来完成双稳态极化电磁继电器R复位线圈的工作，延时触点恢复为初始状态。
该时间继电器的特点是延时设定方便，延时精度高，内部电路简单，工作可靠，维修方便，是目前使用较为广泛的断电延时型时间继电器。
